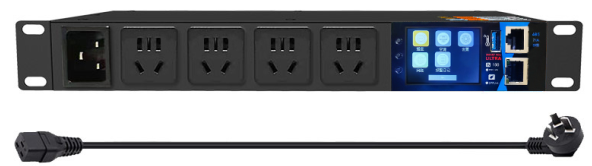

一、产品简介:

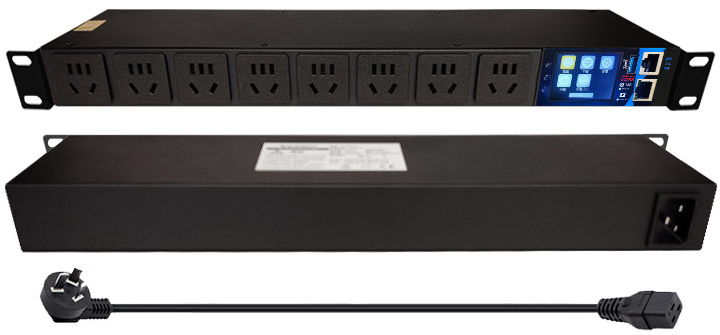

Aosens奥盛智能Smart PDU又叫远程监控PDU、IP电源、网络PDU。通过手机APP、IPAD或电脑终端登录访问。在现代机房设备中既可以监测电流、电压、电能、功率因素等数据。还可以通过传感器监测温室度、烟雾、门禁、水浸、人体感应、红外等微环境。通过TCP/IP、SNMP、Modbus、Telnet等协议实现远程控制电源开关、顺序上下电、阀值告警、权限管理、耗能计算、图表分析。提高设备故障预警能力、自主处理能力、降低人工维护成本。满足高端机房、数据中心智能化配电与环境监控系统等需求。整机采用T5铝合金(或钣金)外壳,表面采用黑色静电喷塑,产品依据IEC标准设计,支持标准机柜安装,可根据不同需求定制开发。
二、性能特点:
1.硬件性能

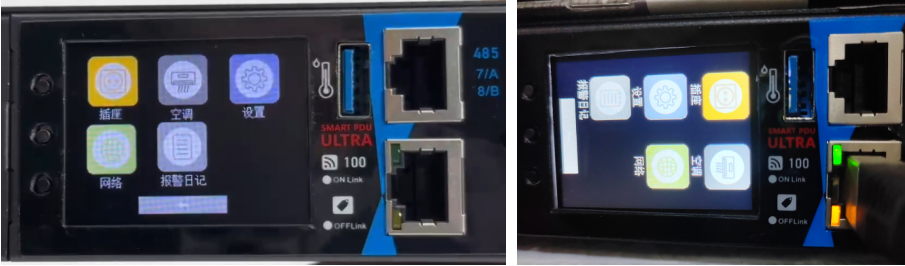

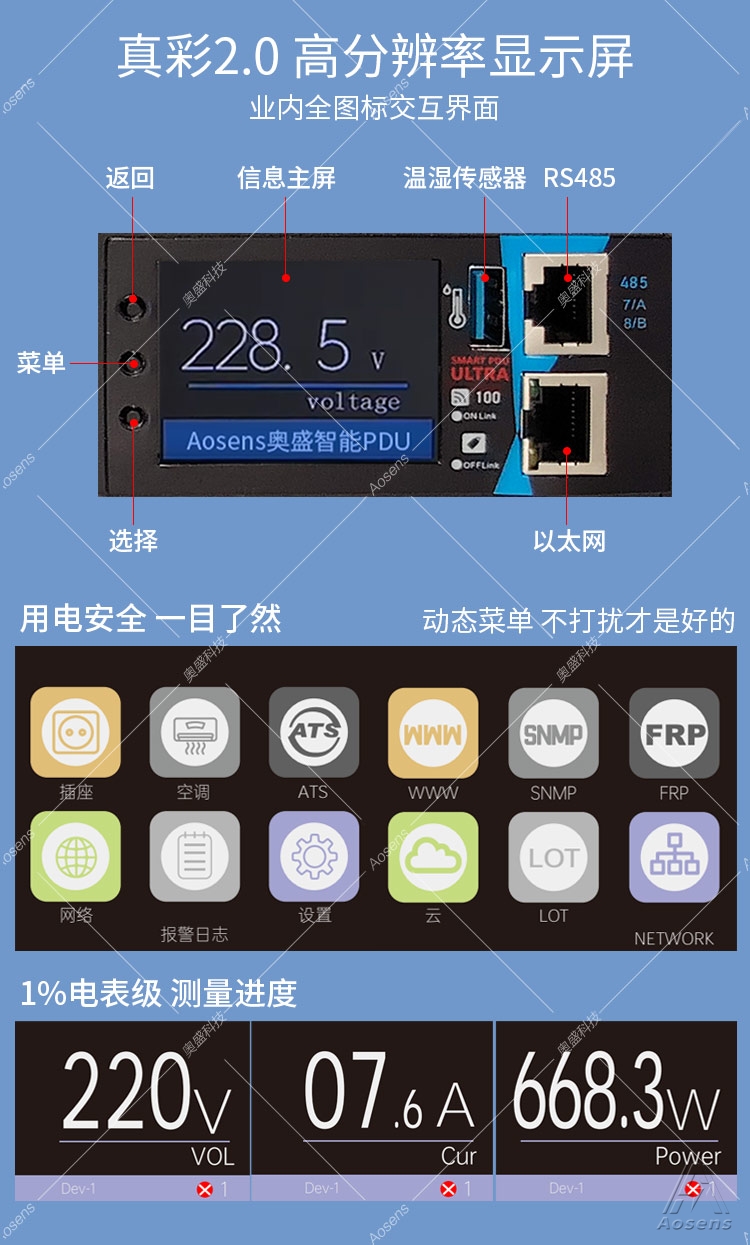

真彩2.0英寸LCD视网幕高分辨率显示屏
精细化选材,全方位保障产品结构稳固及正常运行
合理化SOP,用工艺保证可靠品质
ST意法半导体高品质CPU,日本黑金刚电容品质护航
支持串口级联,满足快速通讯、实时监测,接入动环系统
指示灯稳压稳流保护,实时监测设备运行状态
支持电子开关控制每位插座开、关和通电、断电指示
可复位快速恢复出厂设置
断电保护开关状态
支持配置网关(集成软件硬件)集中管控
支持WOL远程开机
可选配WIFI无线网络模块
可选配4G无线联网功能

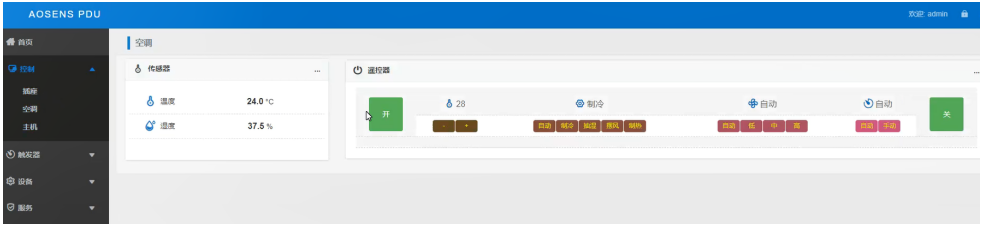

无需要布署动环系统,选购空调模块即,即可以远程控制市面99%空调。
2.监测功能
远程监测总输入电流、电压、功率、电能、功率因数
远程监测每位输出插孔的电流、电压、功率、电能
远程监测断路器开关状态

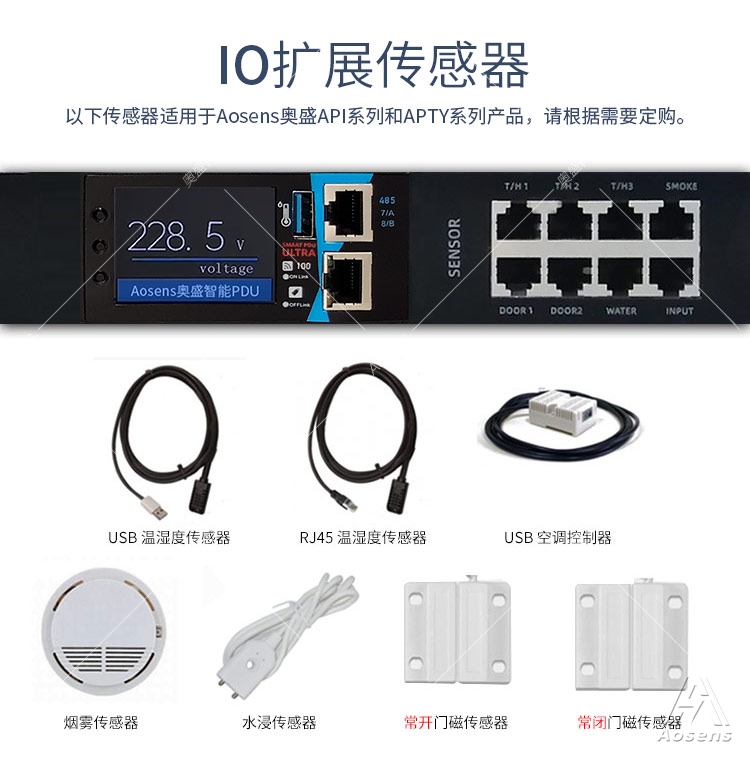

标配1个USB传感器接口,通过IO扩展可接入外接8个传感器,可监测机柜内微环境参数(烟雾、水浸、温湿度、门禁、红外、空调等)

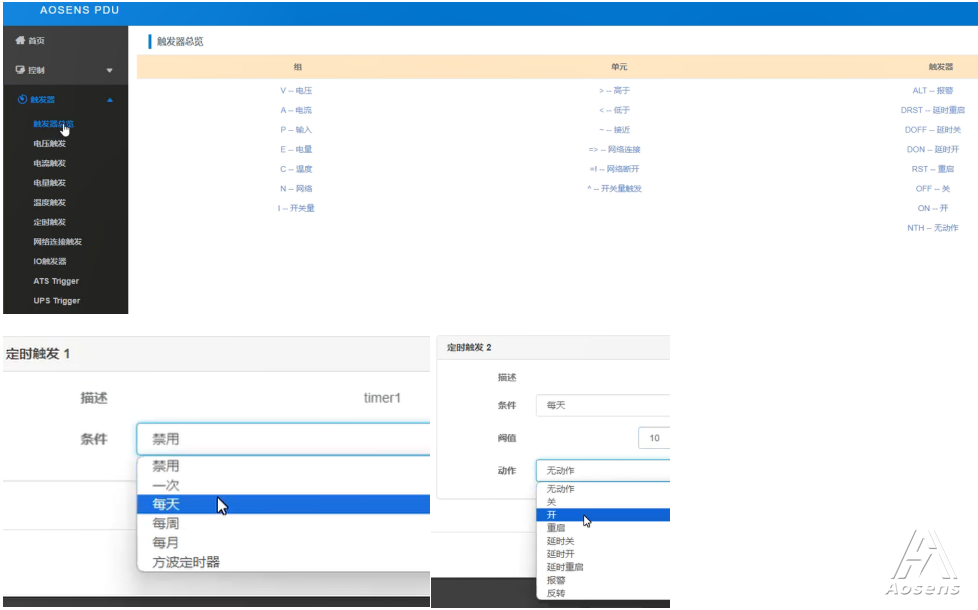

触发器可自定义电流、电压、电量、温度、定时、网络连接、IO、电压输入的阀值控制插座开关等
支持IP自动PING网络检测
3.通讯及协议
支持CA证书加载,支持SSH V2版本加密型命令行访问
支持SNMP V1,V2CV3
支持 Modbus RTU 支持TCP/IP、HTTP、TELNET、SMTP、DHCP、SOCKET和SNMP等网络协议
支持MQTT物联网协议,支持JAVA私有协议
可通过10/100兆以太网端口远程访问 ,安全保密性强,支持OTA在线升级和运维
开发平台:windows,Apple,Linux,Raspberrypi
多种开发语言:Phthon,java,c、VS等
4.智能管理

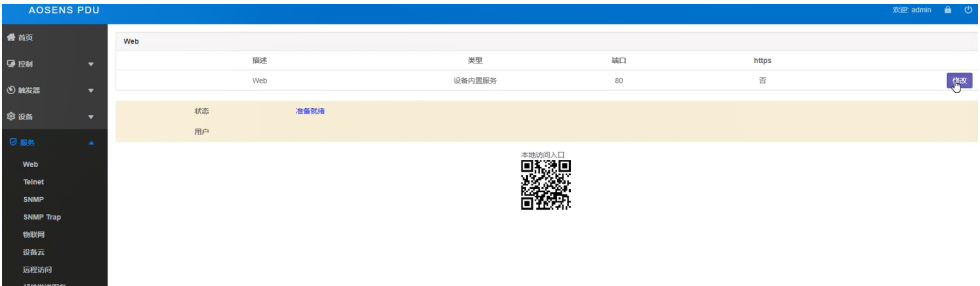

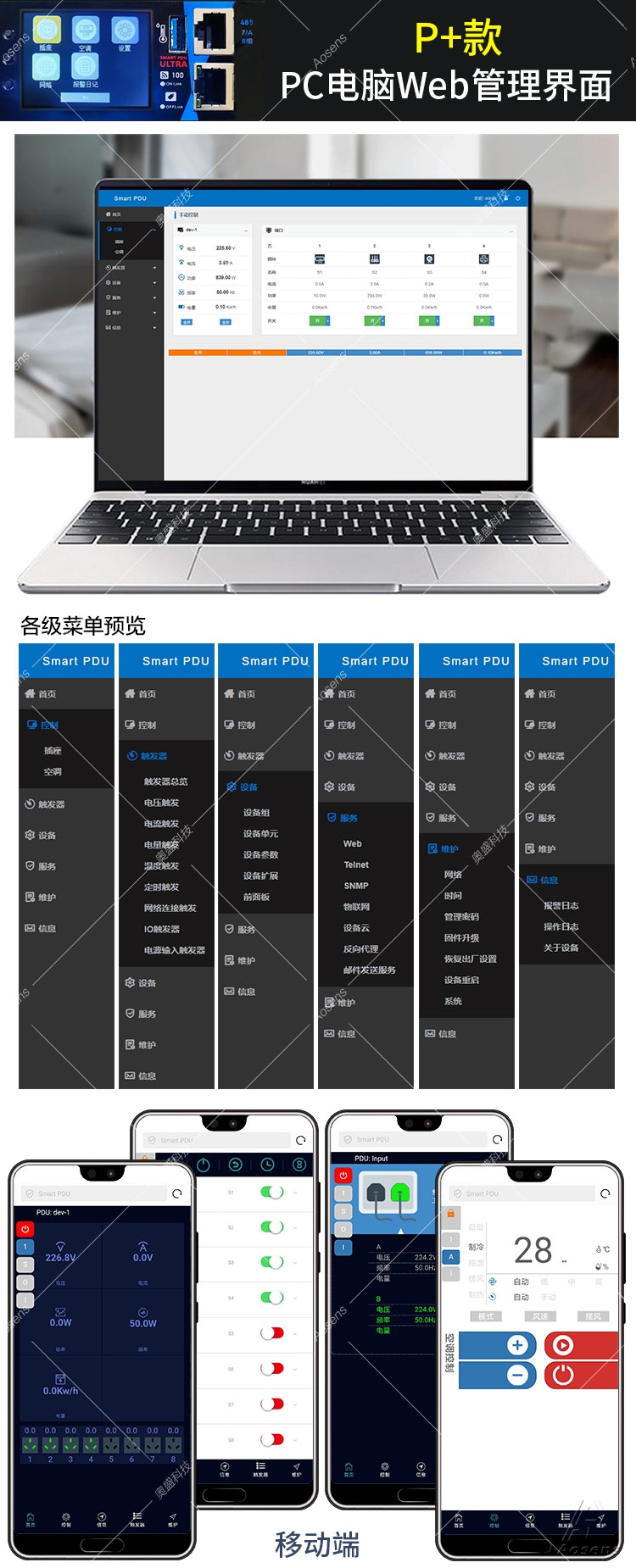

中英文自适应web界面

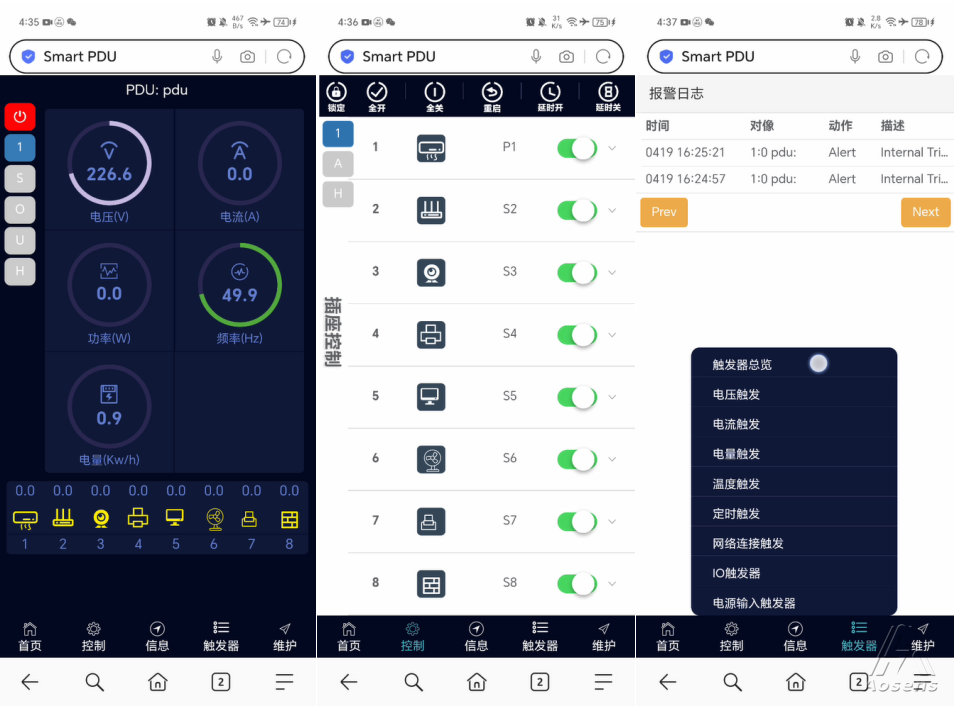

自适应移动端管理界面

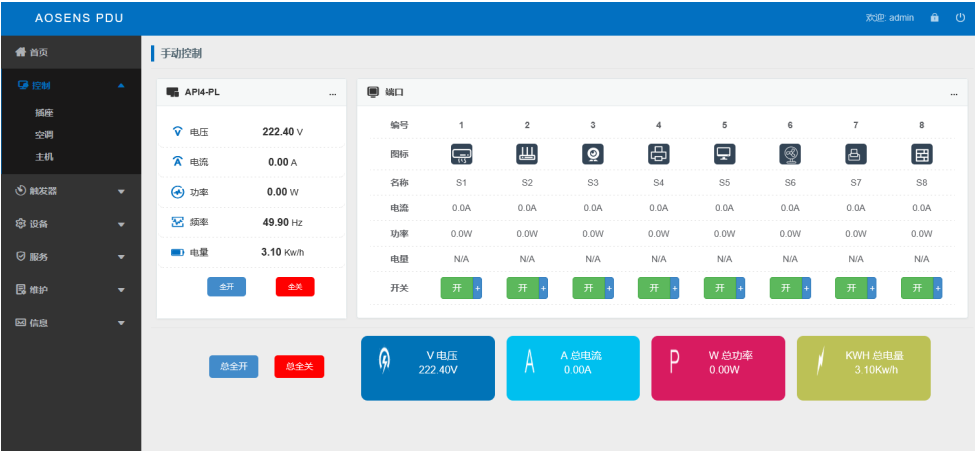

远程控制闭合、断开或者重启每位输出插孔

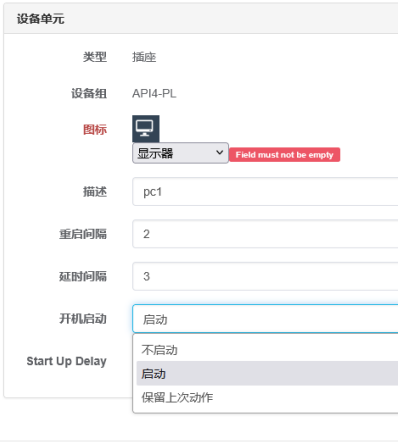

输出插孔可设置上下电延迟,也可以根据机房实际要求,来设置各支路的上下电顺序
支持定时控制开关

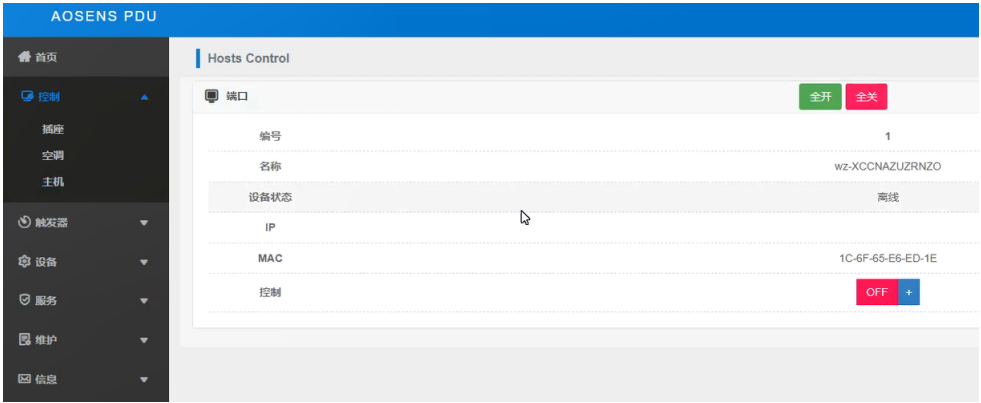

可通过中文或英文Web页面查看PDU工作状态以及各种电能参数, 适用于小型无人值守机房管理
开放协议可将数据上传采集至数据中心动力与环境监控系统,进行可视化方式对数据进行图表分析和导出展示
支持固件升级更新

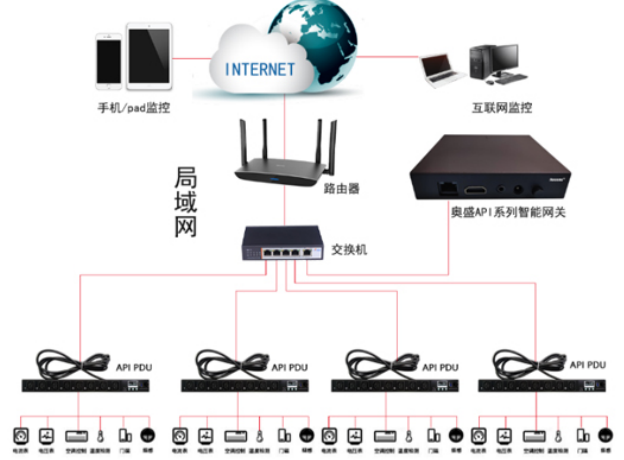

参照局域网中网关连接方法,将网关、智能PDU接入网络。
本网关硬件集成Linux智能PDU管理系统,可通过局域IP访问或进行动态域名解析,在外网访问指定的域名即可访问网关。
通过手机APP、IPAD或电脑终端登录访问;云平台版支持多人多台同时登陆管理系统进行状态查看
支持选配:AB主备双电源转换功能,满足后端单路取电设备不断电供电特殊需求,转换典型值10MS
支持选配:移动、联通和电信各运营商4G SIM手机卡或者物联卡与有线WAN网网络切换;优先有线WAN网,4G网络备用 ,双网通讯,每10秒检测一次网络自动切换,wan ip 地址设置 当这个域名或者IP 超时就会切换4G
PR代码 | 电流电压 | 规格型号 | 配置说明 |

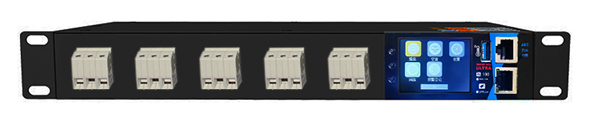

S113989 | 10A 220V AC | AS-API4-H4G10PL | 1U,输入10A国标头,输出4位国标五孔,监测总输入和每位输出,控制每位输出 |
S215988 | 16A 220V AC | AS-API4-H4G16PL | 1U ,输入16A国标头,输出4位国标五孔,监测总输入和每位输出,控制每位输出 |
S318987 | 32A 220V AC | AS-API4-H4G32PL | 1U ,输入32A无插头,输出4位国标五孔,监测总输入和每位输出,控制每位输出 |
PR代码 | 电流电压 | 规格型号 | 配置说明 |

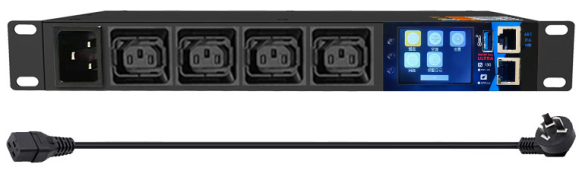

S413986 | 10A 220V AC | AS-API4-C4G10PL | 1U,输入10A国标头,输出4位C13,监测总输入和每位输出,控制每位输出 |
S515986 | 16A 220V AC | AS-API4-C4G16PL | 1U ,输入16A国标头,输出4位C13,监测总输入和每位输出,控制每位输出 |
S618984 | 32A 220V AC | AS-API4-C4G32PL | 1U ,输入32A无插头,输出4位C13,监测总输入和每位输出,控制每位输出 |
PR代码 | 电流电压 | 规格型号 | 配置说明 |

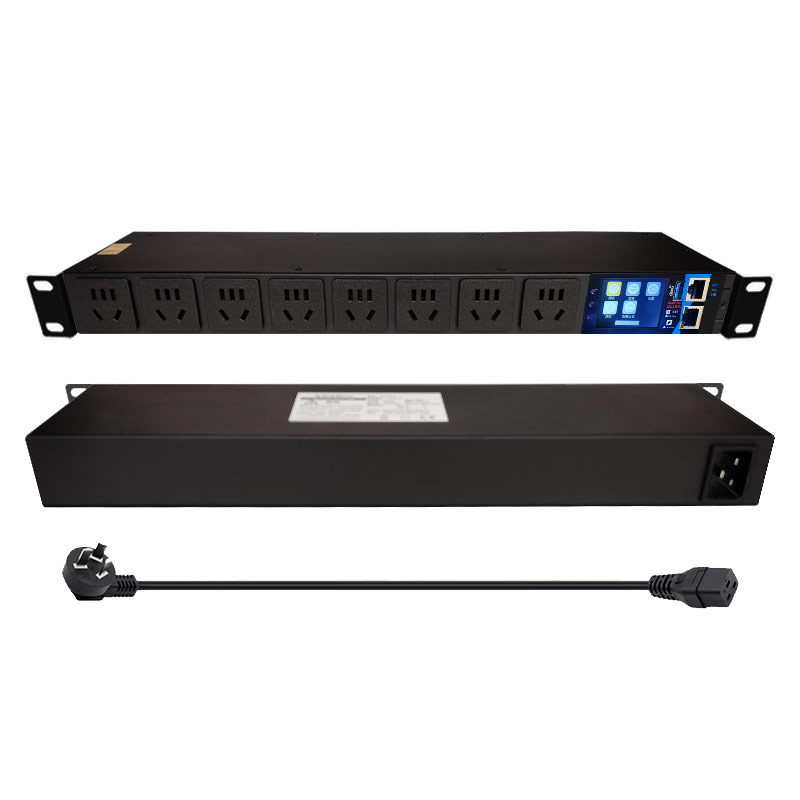

S122989 | 10A 220V AC | AS-API4-H8G10PL | 1U 19英寸,输入10A国标头,输出8位国标五孔,监测总输入和每位输出,控制每位输出 |
S224988 | 16A 220V AC | AS-API4-H8G16PL | 1U 19英寸,输入16A国标头,输出8位国标五孔,监测总输入和每位输出,控制每位输出 |
S326987 | 32A 220V AC | AS-API4-H8G32PL | 1U 19英寸,输入32A无插头,输出8位国标五孔,监测总输入和每位输出,控制每位输出 |
PR代码 | 电流电压 | 规格型号 | 配置说明 |
S122989 | 10A 220V AC | AS-API4-C8G10PL | 1U 19英寸,输入10A国标头,输出8位C13,监测总输入和每位输出,控制每位输出 |
S224988 | 16A 220V AC | AS-API4-C8G16PL | 1U 19英寸,输入16A国标头,输出8位c13,监测总输入和每位输出,控制每位输出 |
S326987 | 32A 220V AC | AS-API4-C8G32PL | 1U 19英寸,输入32A无插头,输出8位C13,监测总输入和每位输出,控制每位输出 |

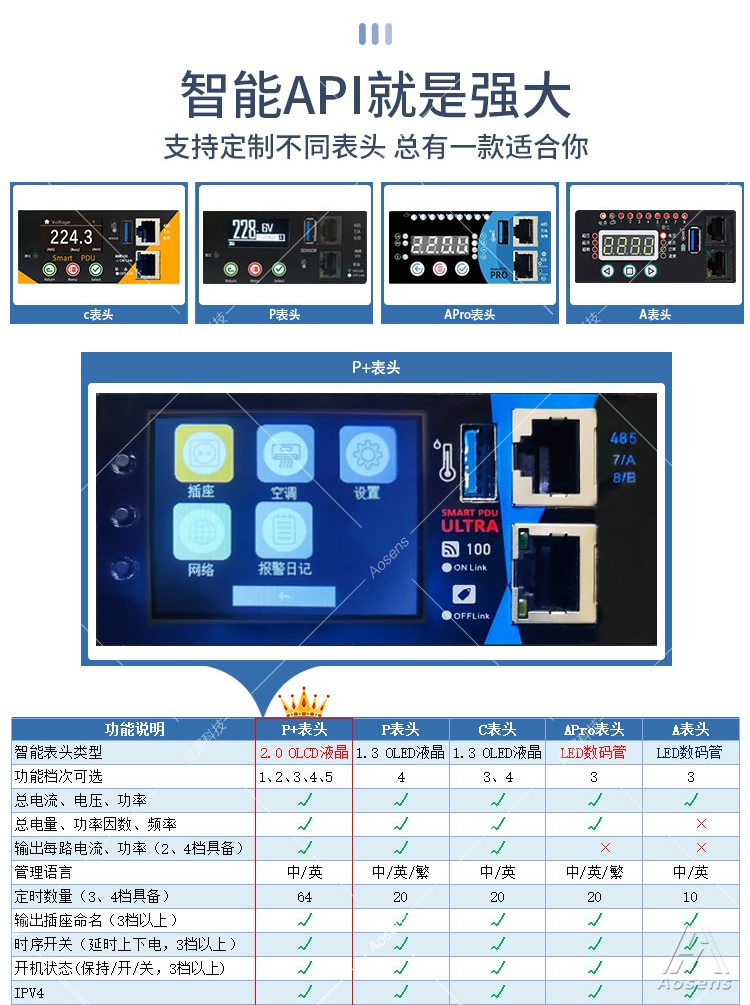

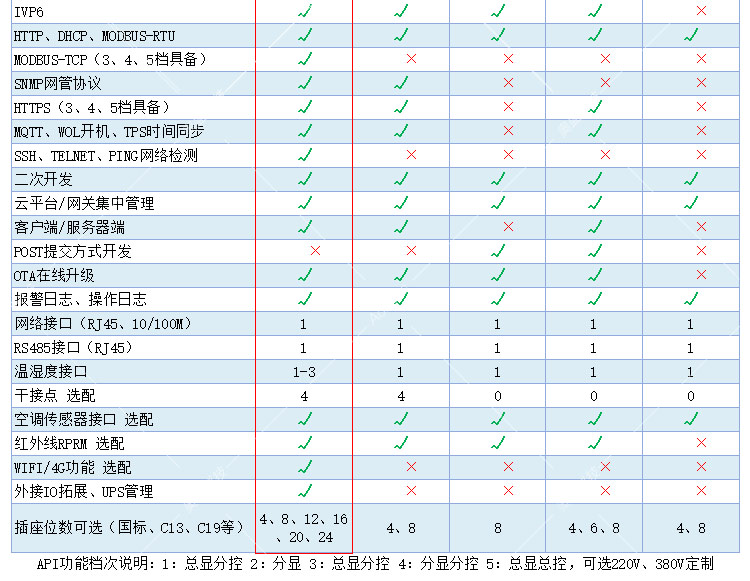

API系列智能PDU | |||||
功能说明 | P+表头(推荐) | P表头 | C表头 | APro表头(推荐) | A表头 |
产品型号识别(16A8位五孔为例) | AS-API4-H8G16PL | AS-API4-H8G16P | AS-API4-H8G16C | AS-API3-H8G16AP | AS-API3-H8G16A |
智能表头类型 | 2.0 OLCD液晶 | 1.3 OLED液晶 | 1.3 OLED液晶 | LED数码管 | LED数码管 |
功能档次可选 | 1、2、3、4主推、5 | 4 | 3、4 | 3 | 3 |
总电流、电压、功率 | √ | √ | √ | √ | √ |
总电量、功率因数、频率 | √ | √ | √ | √ | × |
输出每路电流、功率(2、4档具备) | √ | √ | √ | × | × |
管理语言 | 中/英 | 中/英/繁 | 中/英 | 中/英/繁 | 中/英 |
定时数量(3、4档具备) | 64 | 20 | 20 | 20 | 10 |
输出插座命名(3档以上) | √ | √ | √ | √ | √ |
时序开关(延时上下电,3档以上) | √ | √ | √ | √ | √ |
开机状态(保持/开/关,3档以上) | √ | √ | √ | √ | √ |
IPV4 | √ | √ | √ | √ | √ |
IVP6 | √ | √ | √ | √ | × |
HTTP、DHCP、MODBUS-RTU | √ | √ | √ | √ | √ |
MODBUS-TCP(3、4、5档具备) | √ | × | × | × | × |
SNMP网管协议 | √ | √ | × | × | × |
HTTPS(3、4、5档具备) | √ | √ | × | √ | × |
MQTT、WOL开机、TPS时间同步 | √ | √ | × | √ | × |
SSH、TELNET、PING网络检测 | √ | × | × | × | × |
二次开发 | √ | √ | √ | √ | √ |
云平台/网关集中管理 | √ | √ | √ | √ | √ |
客户端/服务器端 | √ | √ | × | √ | × |
POST提交方式开发 | × | × | √ | √ | × |
OTA在线升级 | √ | √ | √ | √ | × |
报警日志、操作日志 | √ | √ | √ | √ | √ |
网络接口(RJ45、10/100M) | 1 | 1 | 1 | 1 | 1 |
RS485接口(RJ45) | 1 | 1 | 1 | 1 | 1 |
温湿度接口 | 1-3 | 1 | 1 | 1 | 1 |
干接点 选配 | 4 | 4 | 0 | 0 | 0 |
空调传感器接口 选配 | √ | √ | √ | √ | √ |
红外线RPRM 选配 | √ | √ | √ | √ | × |
WIFI/4G功能 选配 | √ | × | × | × | × |
外接IO拓展、UPS管理 | √ | × | × | × | × |
插座位数(国标、C13、C19等) | 4、8、12、16、20、24 | 4、8 | 8 | 4、6、8 | 4、8 |
注意:API功能档次说明:1:总显分控 2:分显 3:总显分控 4:分显分控 5:总显总控,可选220V、380V定制,2.0屏非主推的都需要特殊定制 |

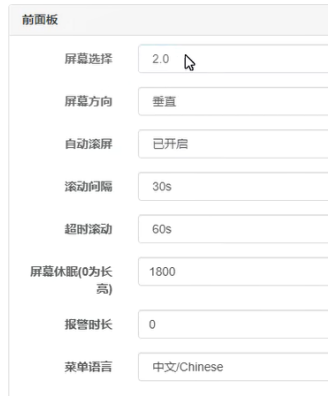

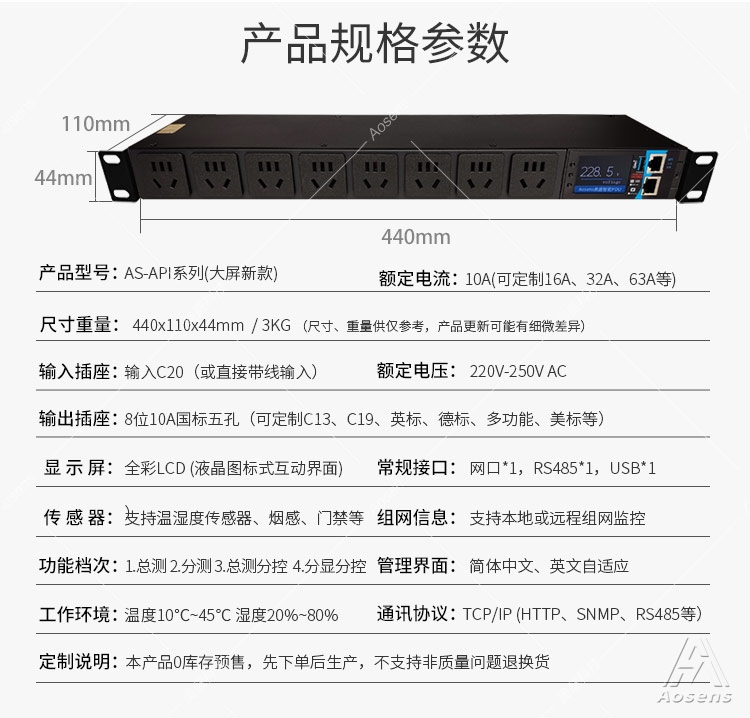

型号:AS-API-P+系列(2.0液晶屏)

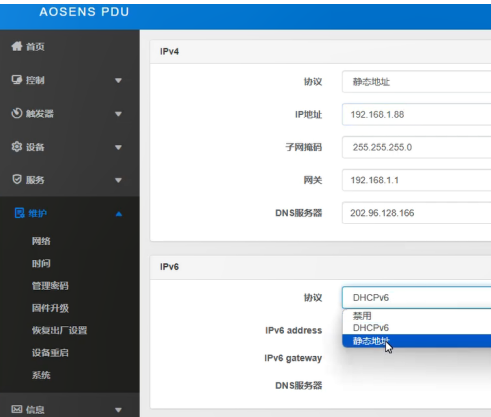

型号:AS-API-P+系列(2.0液晶屏)IP查看和设置DHCP动态IP或静态IP

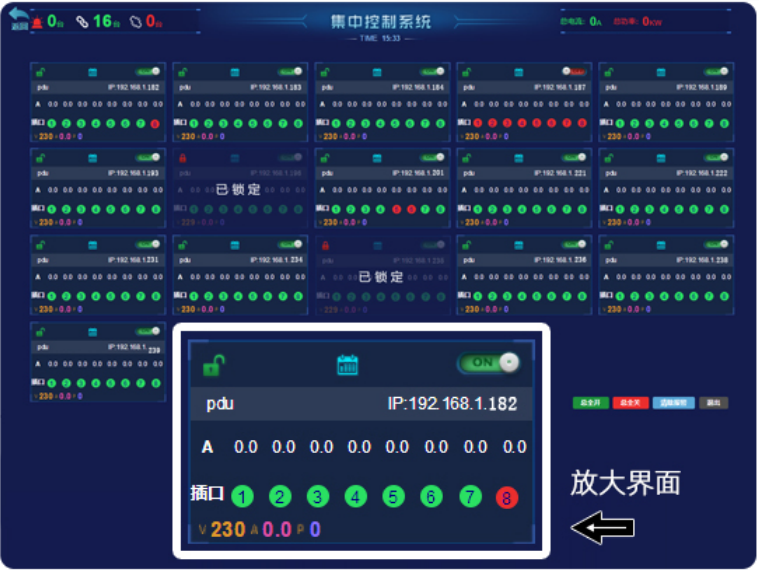

型号:AS-API系列(选配功能:云平台集中管理)
➤ API P+系列大屏智能PDU二次开发文档包(159M).zip
➤ API智能PDU说明书.pdf
➤ API智能PDU说明书(支持SNMP版).pdf
➤ API智能PDU组网介绍.pdf
➤ API串口测试工具8口485Test7688OLED.zip
➤ API控制中心测试软件windows.rar
➤ API智能PDU SNMP使用说明.pdf
➤ API4产品web电脑管理界面.pdf
➤ API串口测试工具8口485数码管(202304).zip
➤ API网口私有协议及调试工具(202304).zip
➤ API空调红外传感器支持空调说明.txt
➤ API4 32A8位五孔使用说明书.pdf
