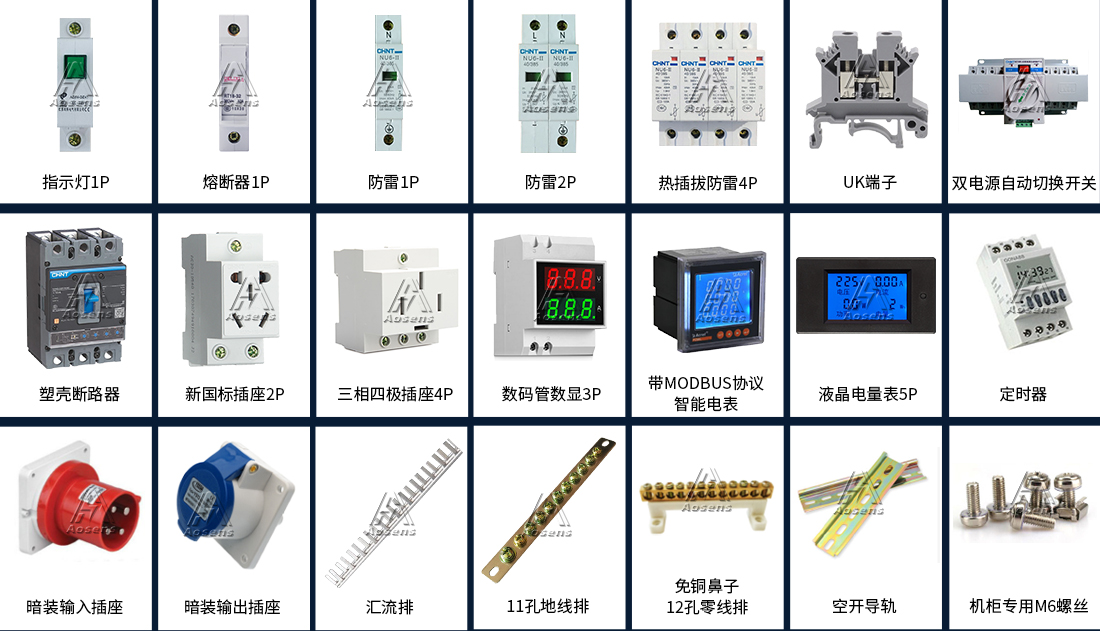

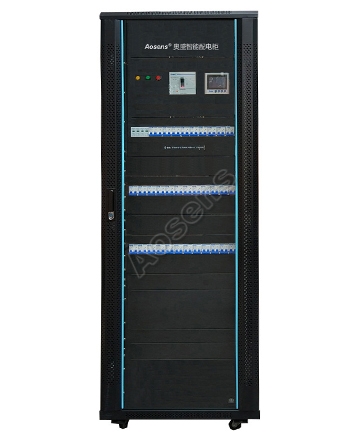

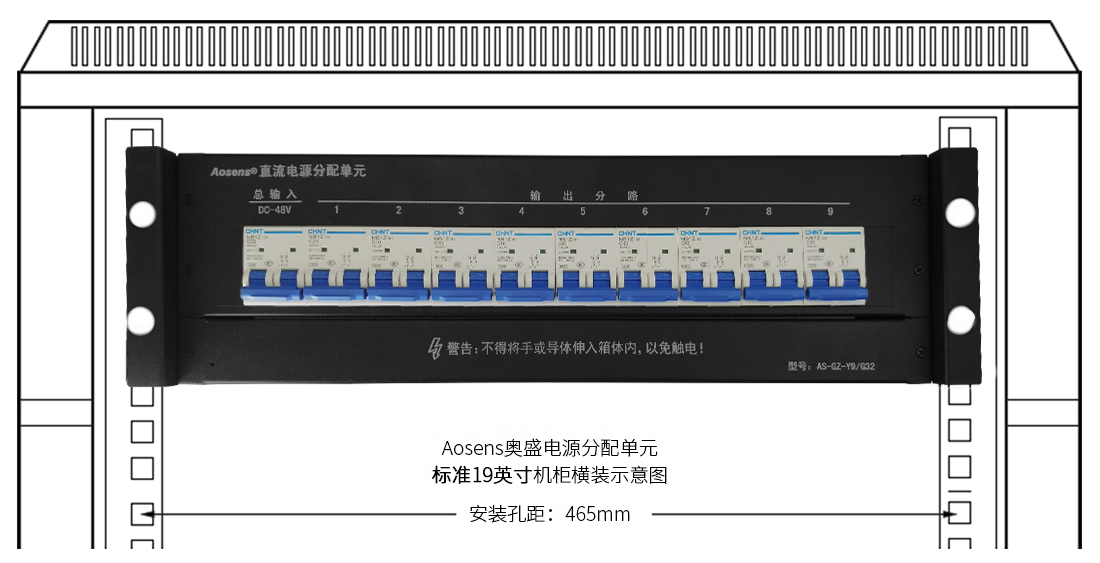

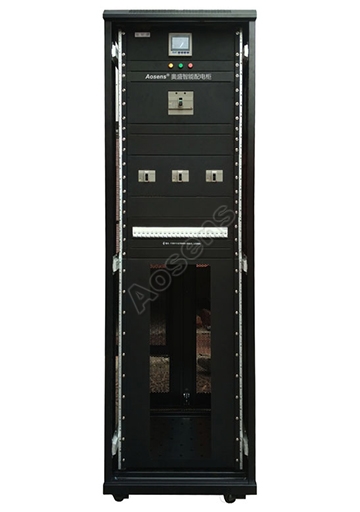

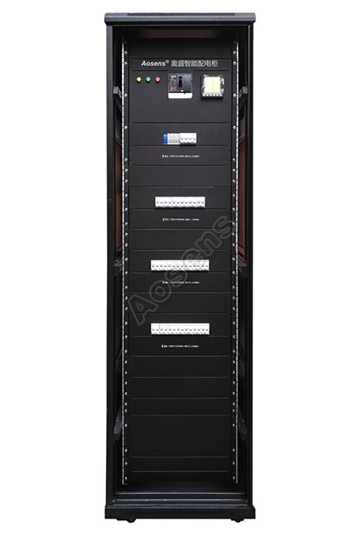

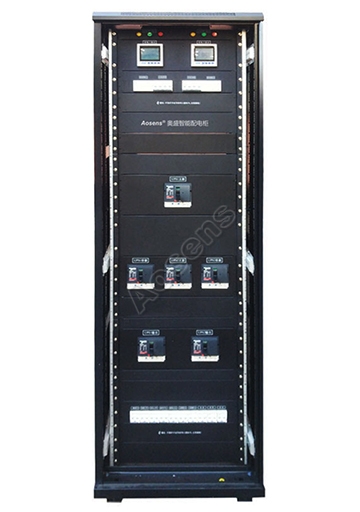

Aosens奥盛机架式配电单元按需定制，机架式安装，可选单相220V，三相380V以及直流电。销售咨询：

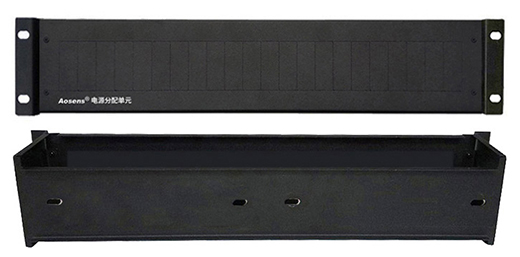

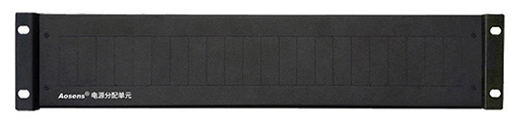

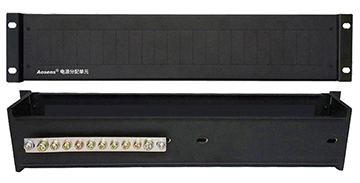

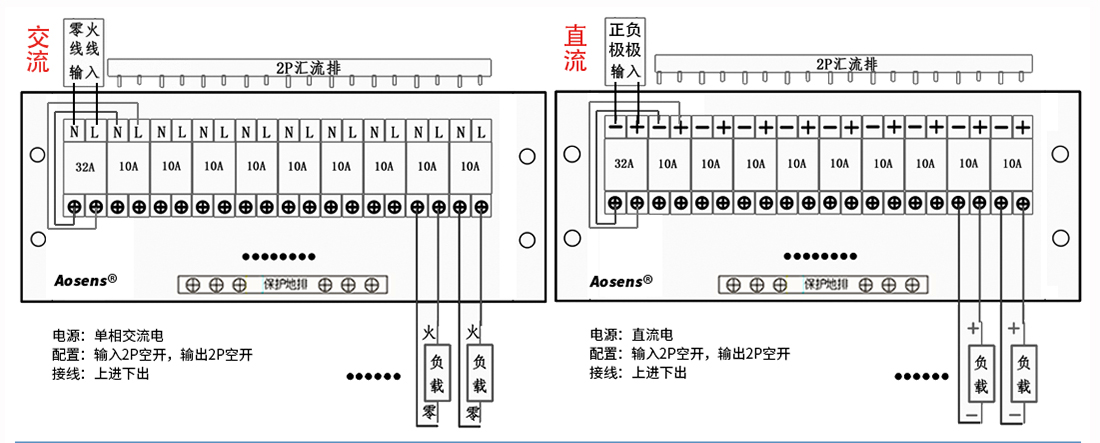

2U机架式配电单元

2U产品参数

产品系列	标准箱AS-2U		普惠经济型AS-2U-P
产品系列	平面板（P）	凹面板	平面板	平面板加深
产品尺寸（宽深高）	485x77x89mm	485x77x89mm	483x68x89mm	483x130x89mm
主要材质（冷轧钢板）	厚1.5mm	厚1.5mm	厚1.5mm	厚1.2mm
产品重量	≈2KG	≈2KG	≈2.2KG	≈2.3KG
标准空开容量	24P	22P	22P	22P
进出线方式	上下	上下	上下	上下
挂板说明	无上下挂板	无上下挂板	无上下挂板	无上下挂板

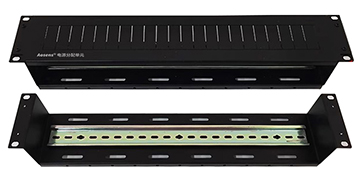

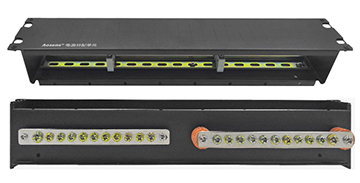

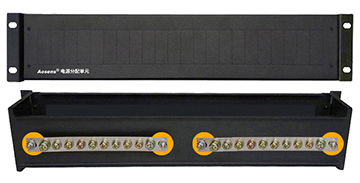

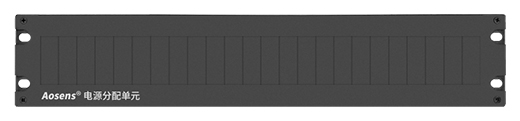

平面板	凹面板

2U标准箱选型

PR	规格型号		配置
PR	风雅黑	电信灰	导轨	零排	地排
P11389	AS-2U-01B	AS-2U-01W	1	0	0
P11389	AS-2U-01PB	AS-2U-01PW	1	0	0
P11489	AS-2U-02B	AS-2U-02W	1	0	1
P11489	AS-2U-02PB	AS-2U-02PW	1	0	1
P11589	AS-2U-03B	AS-2U-03W	1	1	1
P11589	AS-2U-03PB	AS-2U-03PW	1	1	1

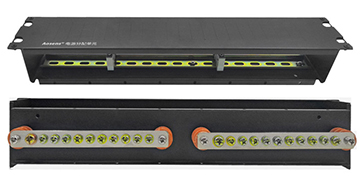

P11689	AS-2U-04B	AS-2U-04W	1	2	0
P11689	AS-2U-04PB	AS-2U-04PW	1	2	0

说明：上表中的零排、地排均为1820型11孔铜排


P02：一地	P03：一零一地	P04：两零


02：一地	03：一零一地	04：两零

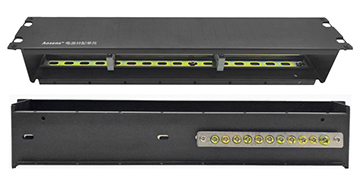

2U普惠箱选型

PR	规格型号		配置
PR	风雅黑	电信灰	导轨	零排	地排
Y10729	AS-2U-P01B	AS-2U-P01W	1	0	0
Y20888	AS-2U-P02B	AS-2U-P02W	1	1	1
Y31047	AS-2U-P03B加深	AS-2U-P03W加深	1	1	1


P01：无零排、无地排	P02：配一零排、一地排	P03：加深箱体，配一零排、一地排

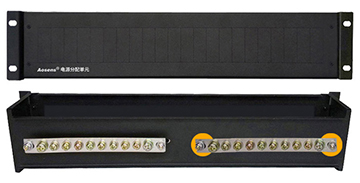

2U定制案例

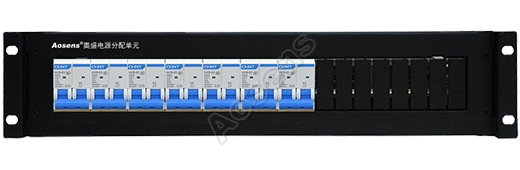

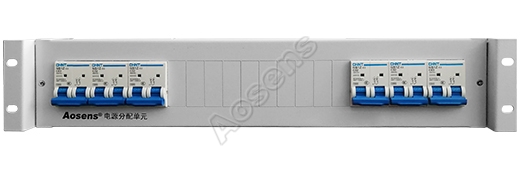

2U01配置：2P正泰交流空开，AB双路输入63A 2P，每路输出16A 2P*2	2U02配置：2P正泰直流空开，双路输入32A 2P，输出16A2P *6

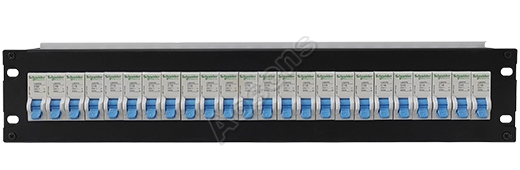

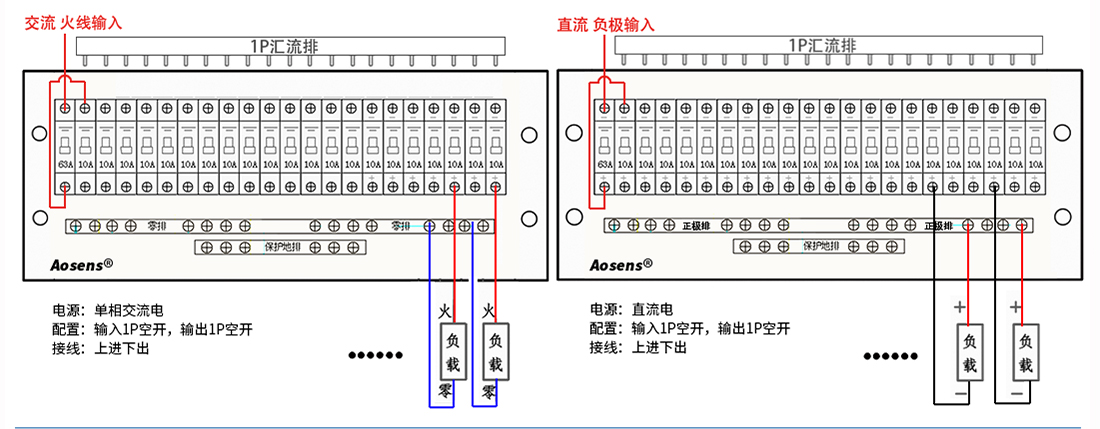

2U03配置：C14插座输入，2P正泰开关，急停开关，数显表，指示灯，输出10A插座*5	2U04配置：输入正泰1P63A，输出1P10A*23

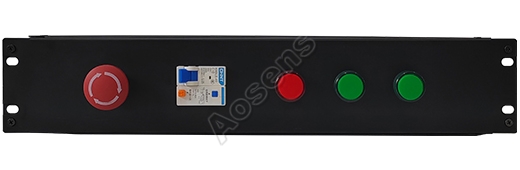

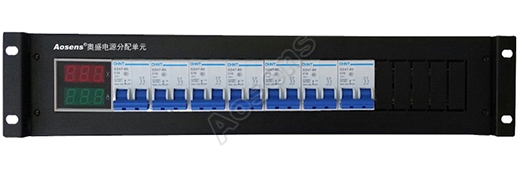

2U05配置：正泰1P漏电保护开关，急停开关，指示灯	2U04配置：输入2P32A，输出2P 10A*6，总显示电流电压表

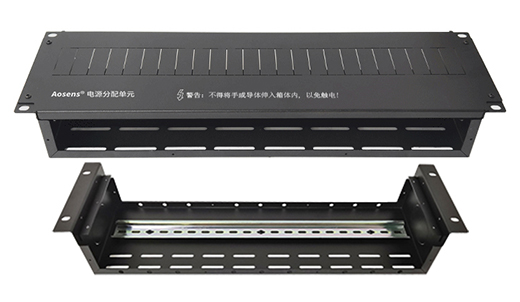

3U机架式配电单元

3U产品参数

产品系列	标准箱	经济型
产品系列	凹面板	矮箱凹面板（A）	工程箱平面板（G）	普惠矮箱平/凹（P）	普惠箱加深（P）
产品尺寸（宽深高）	485x130x133mm	485x77x133mm	485x75x133mm	483x68x134mm	485x130x134mm
主要材质（冷轧钢板）	厚1.5mm	厚1.5mm	厚1.5mm	厚1.2mm	厚1.2mm
产品重量	≈3KG	≈2.5KG	≈2.2KG	≈2.3KG	≈2.6KG
标准空开容量	22P	22P	22P	22P	22P
进出线方式	上下左右后	上下左右	上下后	上下左右	上下左右
挂板说明	带上挂板、选配下挂板	带上下挂板	无上、下挂板	无上、下挂板	带上挂板、选配下挂板

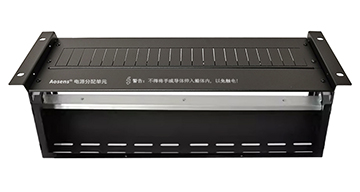

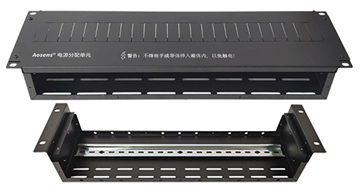

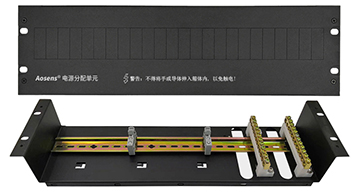

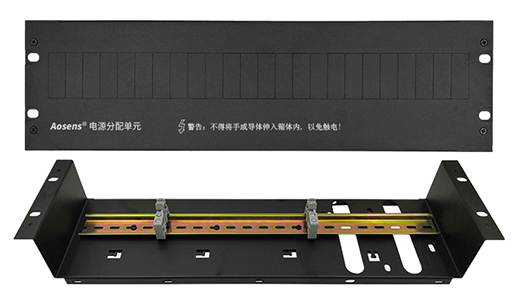

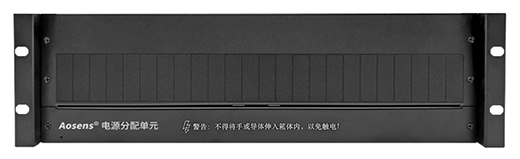

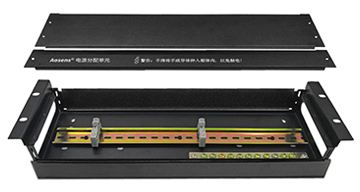

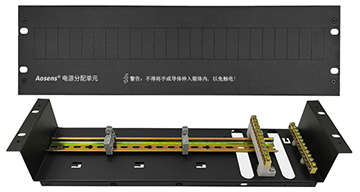

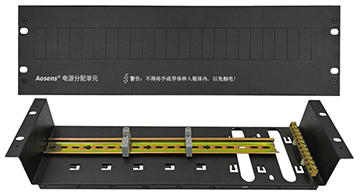

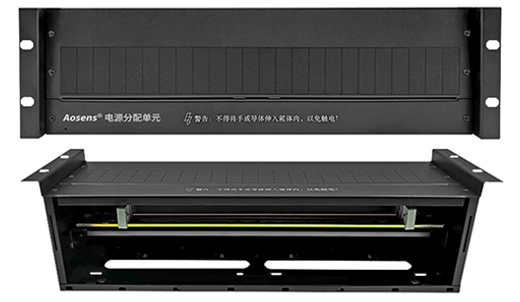

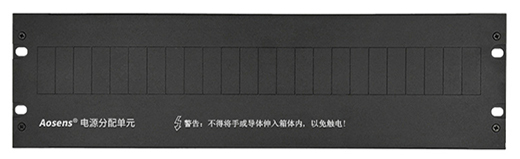

3U凹面板	3U平面板

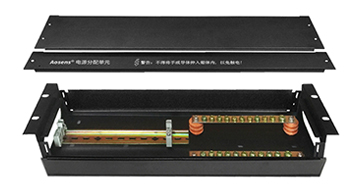

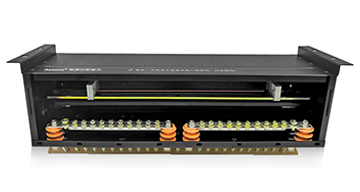

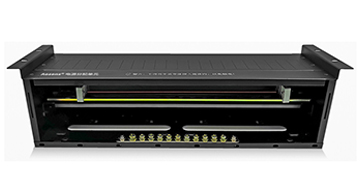

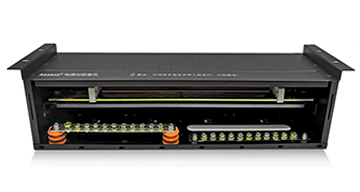

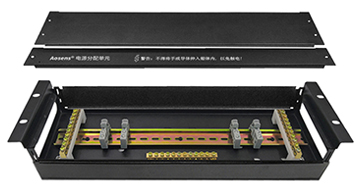

3U标准箱选型

PR	规格型号		配置
PR	风雅黑	电信灰	导轨	零排	地排

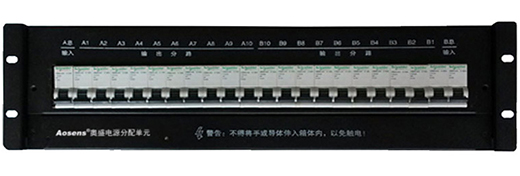

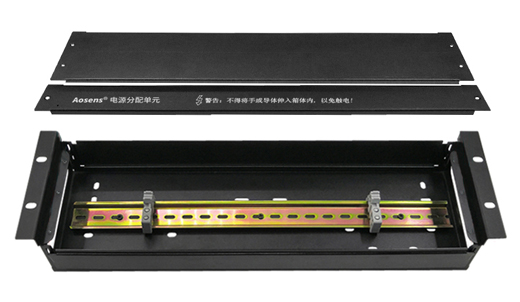

P13259	AS-3U-01B	AS-3U-01W	1	0	0

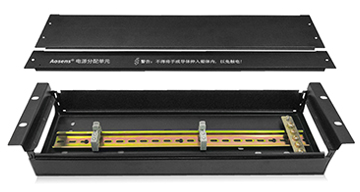

P23358	AS-3U-02B	AS-3U-02W	1	0	1
P33557	AS-3U-03B	AS-3U-03W	1	1	1

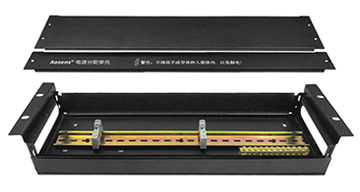

P43756	AS-3U-04B	AS-3U-04W	1	2	1
P53855	AS-3U-05B	AS-3U-05W	1	2	1长

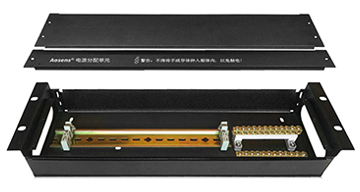

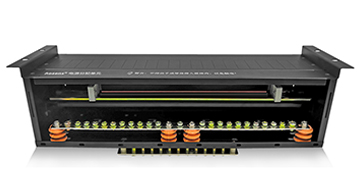

P63754	AS-3U-06B	AS-3U-06W	1	1长	1
P73853	AS-3U-07B	AS-3U-07W	1	1长	1长

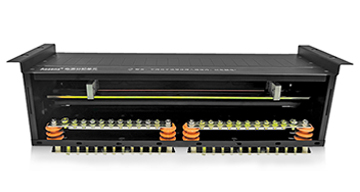

P83952	AS-3U-08B	AS-3U-08W	1	2	2
P93351	AS-3U-09B	AS-3U-09W	1	0	1桥

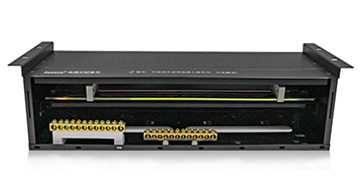

P13459	AS-3U-10B	AS-3U-10W	1	1桥	1桥
P23558	AS-3U-11B	AS-3U-11W	1	2桥	1桥

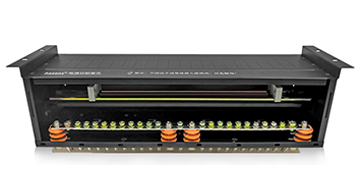

说明：零排、地排默认为1820型11孔短铜排，“长”表示23孔长，“桥”表示桥式铜排


配置02：一地	配置03：一零一地	配置04：两零一地


配置05：两零一长地	配置06：一长零一地	配置07：一长零一长地


配置08：两零两地	配置09：桥式一地	配置10：桥式一零一地

3U矮箱选型

PR	规格型号		配置
PR	风雅黑	电信灰	导轨	零排	地排
P13259	AS-3U-01B	AS-3U-01W	1	0	0
P23358	AS-3U-02B	AS-3U-02W	1	0	1
P33557	AS-3U-03B	AS-3U-03W	1	1	1
P43756	AS-3U-04B	AS-3U-04W	1	2	1
P53855	AS-3U-05B	AS-3U-05W	1	2	1长
P63754	AS-3U-06B	AS-3U-06W	1	1长	1
P73853	AS-3U-07B	AS-3U-07W	1	1长	1长

说明：零排、地排默认为1820型11孔短铜排，“长”表示23孔长，“桥”表示桥式铜排


配置02：一地	配置03：一地	配置04：桥式一零


配置05：一零一地	配置06：桥式一零一地	配置07：桥式一零一地

3U工程箱选型

PR	规格型号		配置
PR	风雅黑	电信灰	导轨	零排	地排
P13259	AS-3U-01B	AS-3U-01W	1	0	0
P23358	AS-3U-02B	AS-3U-02W	1	0	1
P33557	AS-3U-03B	AS-3U-03W	1	1	1
P43756	AS-3U-04B	AS-3U-04W	1	2	1

说明：零排、地排默认为1820型11孔短铜排，“长”表示23孔长，“桥”表示桥式铜排


配置02：桥式一零	配置03：桥式一零一地	配置04：桥式两零

3U普惠箱选型

PR	规格型号		配置
PR	风雅黑	电信灰	导轨	零排	地排
Y10939	AS-3U-P01B	AS-3U-P01W	1	0	0
Y21058	AS-3U-P02B	AS-3U-P02W	1	1	1
Y31667	AS-3U-P05B加深	AS-3U-P05W加深	1	1	1


P01：无零排、无地排	P02：配一零排、一地排	P03：加深箱体，配一零排、一地排

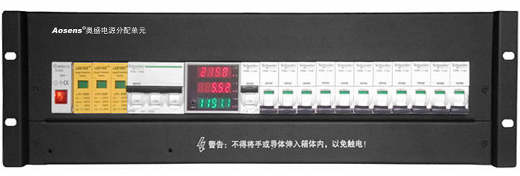

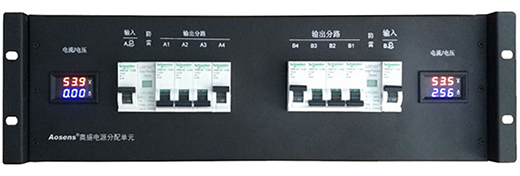

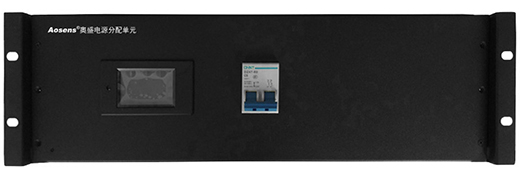

3U定制案例

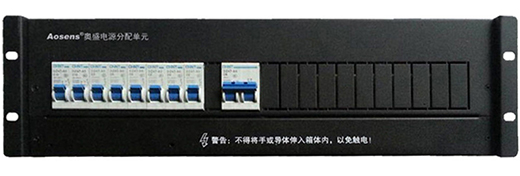

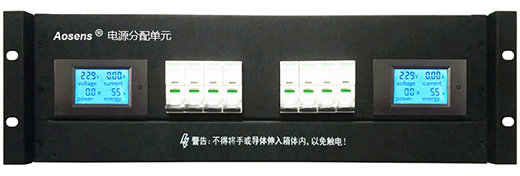

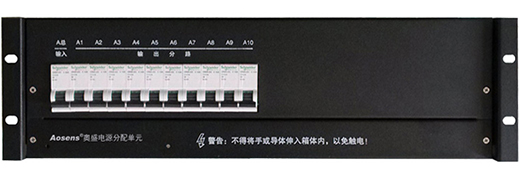

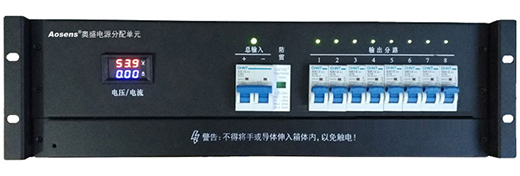

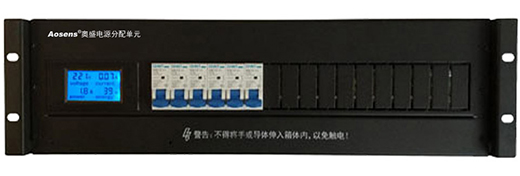

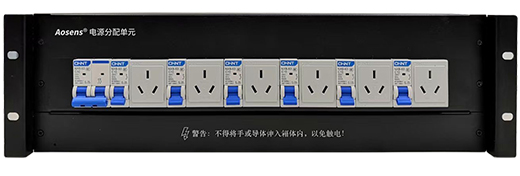

3U01配置：正泰63A2P空开，输出6位16A插座带独立1P16A空开	3U02配置：输入2P32A，1P防雷保护，总显电流电压表，输出8路1P10A

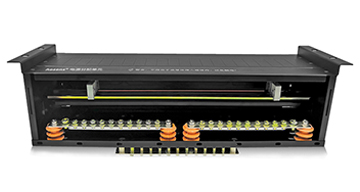

3U03配置：正泰63A2P空开，输出6位16A1P空开	3U04配置：AB双路输入1P32A，输出各3路1P10A，两路数显表

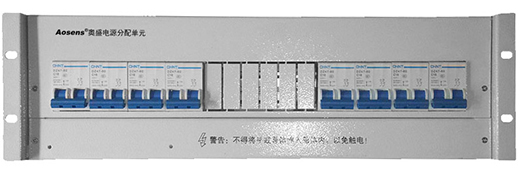

3U05配置：AB双路1P32A输入，4路1P10A输出，双路数显电流电压，双路防雷保护	3U06配置：输入1P32A，输出10路1P10A

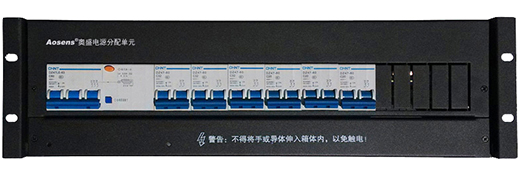

3U07配置：正泰交流输入3P 63A漏保空开，输出6位2P 16A空开	3U08配置：输入2P32A，输出8路1P10A


3U09配置：正泰32A2P空开，带数显电表	3U10配置：AB双路输入2P32A，输出各3路2P16A

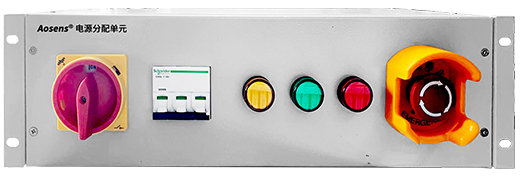

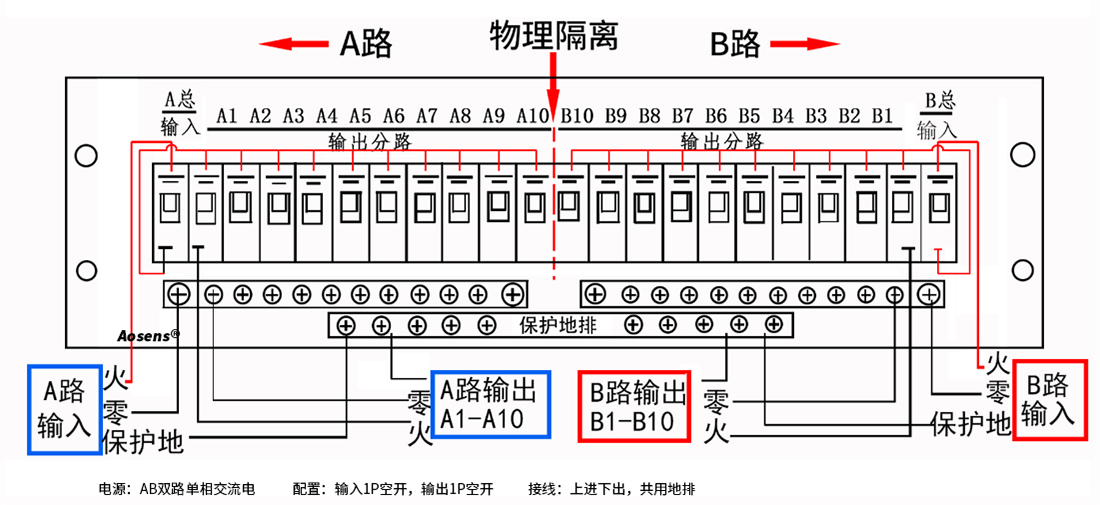

3U11配置：施耐德空开交流输入3P32A，3P防雷保护，数显电流电压功率，输出11路1P10A	3U12配置：施耐德直流AB双路输入1P32A，每路输出10路1P10A

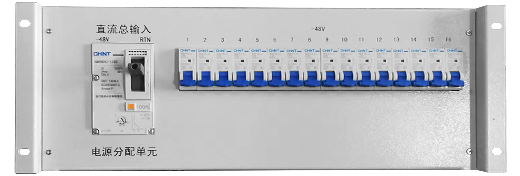

3U13配置：施耐德3P输入，转换开关、急停开关、指示灯	3U14配置：正泰直流DC-48V输入00A，输出16位1P10A

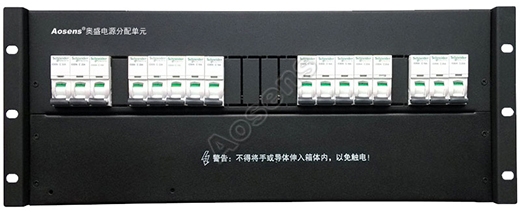

4U机架式配电单元

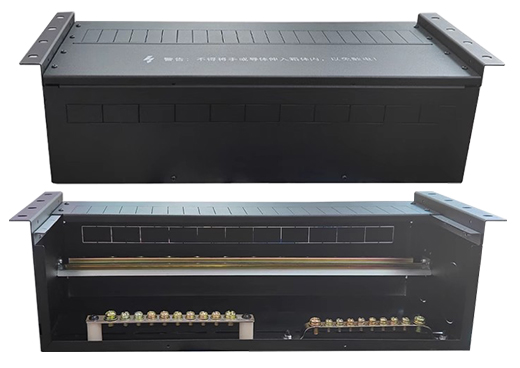

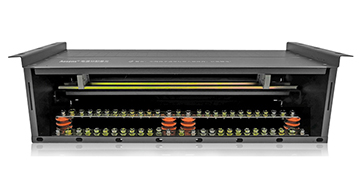

4U标准箱参数

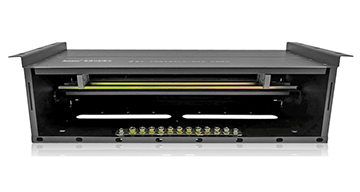

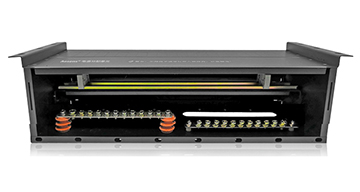

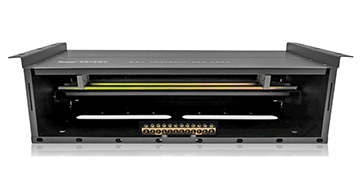

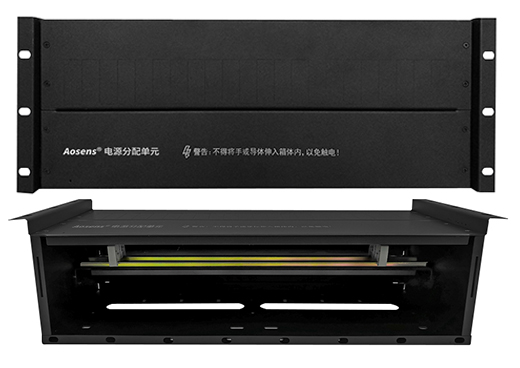

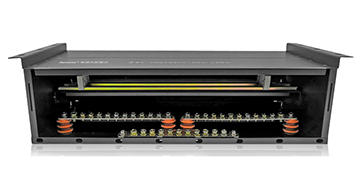

尺寸	485x77x89mm(宽x深x高)	重量	2KG	安装方式	19英寸机架式安装

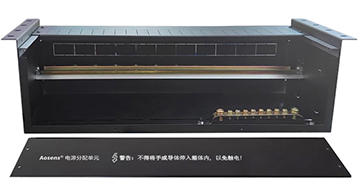

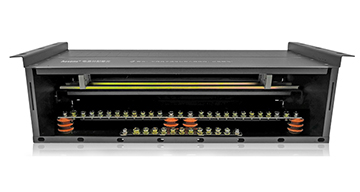

特点	可装24个1P空开（63A及以下规格），零排、地排可安装箱体背面，不带上下挂板

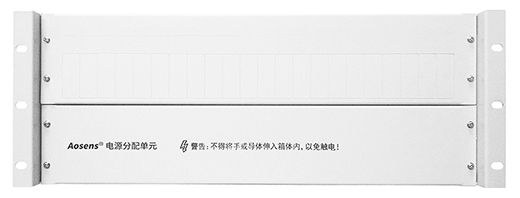

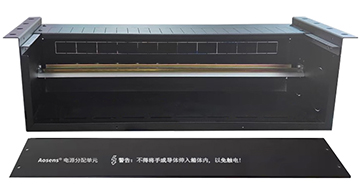

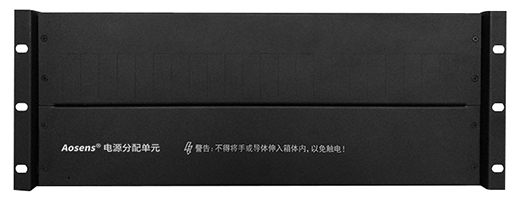

凹面板风雅黑RAL7021	凹面板电信灰 RAL7035

4U标准箱选型

PR	规格型号		配置
PR	风雅黑	电信灰	导轨	零排	地排
P13539	AS-4U-01B	AS-4U-01W	1	0	0
P23638	AS-4U-02B	AS-4U-02W	1	0	1
P33837	AS-4U-03B	AS-4U-03W	1	1	1
P43936	AS-4U-04B	AS-4U-04W	1	2	1
P54035	AS-4U-05B	AS-4U-05W	1	1长	1
P64134	AS-4U-06B	AS-4U-06W	1	1长	1长
P74033	AS-4U-07B	AS-4U-07W	1	2	2

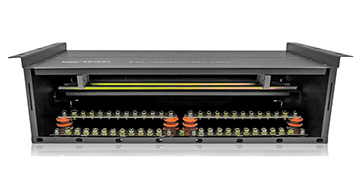

P84032	AS-4U-08B	AS-4U-08W	1	2	1长

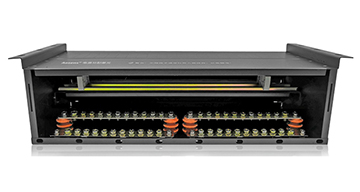

P93631	AS-4U-09B	AS-4U-09W	1	0	1桥

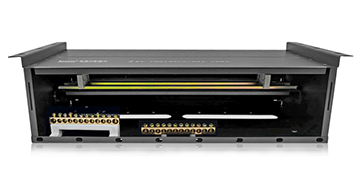

P13739	AS-4U-10B	AS-4U-10W	1	1桥	1桥
P23838	AS-4U-11B	AS-4U-11W	1	2桥	1桥

说明：零排、地排默认为1820型11孔短铜排，“长”表示23孔长，“桥”表示桥式铜排


配置02：一地	配置03：一零一地	配置04：两零一地


配置05：一长零一地	配置06：一长零一长地	配置07：两零两地


配置08：两零一长地	配置09：桥式一地	配置10：桥式一零一地

4U普惠箱选型

PR	规格型号		配置
PR	风雅黑	电信灰	导轨	零排	地排
Y12629	AS-4U-P01B	AS-4U-P01W	1	0	0
Y22798	AS-4U-P02B	AS-4U-P02W	1	1	1

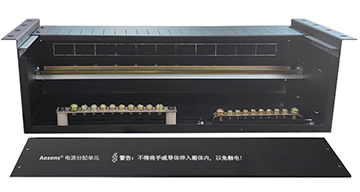

Y32897	AS-4U-P03B	AS-4U-P03W	1	1	1


配置01：无零无地	配置02：一地	配置03：一零一地

4U定制案例

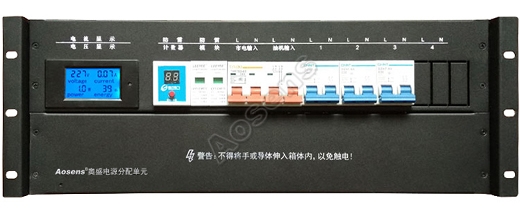

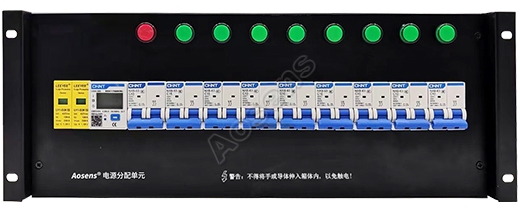

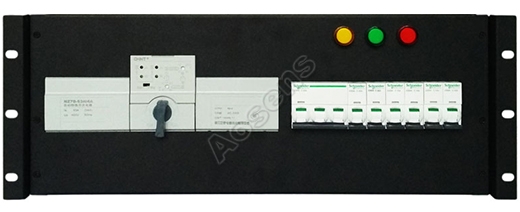

4U01配置：输入2P，输出2P*3路，2P防雷保护防雷计数，数显电流电压功率	4U02配置：ATS双路输入63A，输出施耐德3P32A，1P10A*6

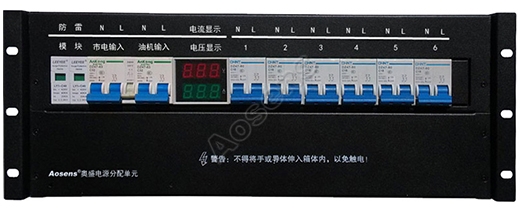

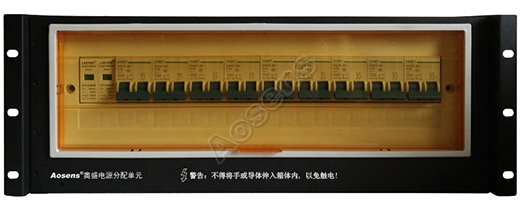

4U03配置：正泰市电输入2P63A，油机输入2P63A，输出2P10A*6，数显电流电压	4U04配置：防尘透明盖板，2P32A输入，输出8位2P10A，总输入防雷保护

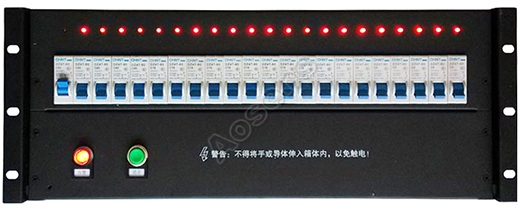

4U05配置：施耐德AB双路1P输入，分别输出1P10A*7	4U08配置：输入1P63A，输出1P10A*21路带分位指示灯，总输入指示灯

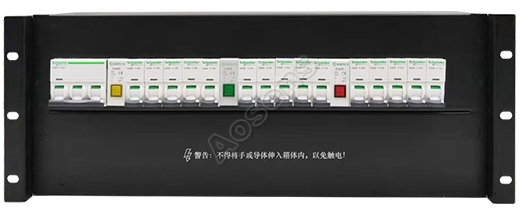

4U09配置：施耐德交流3P63A输入，输出ABC三路1P*16A，分相指示灯	4U10配置：AB双路输入1P63A，2P防雷保护，输出1P16A4路2

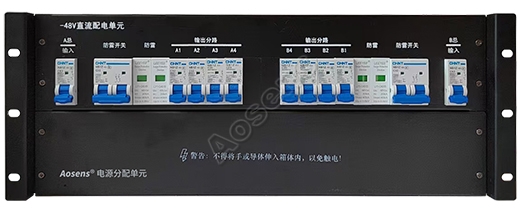

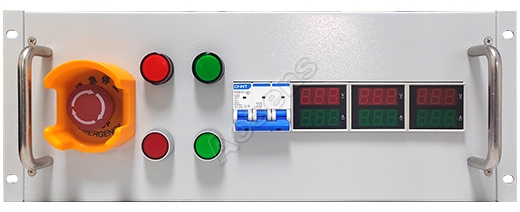

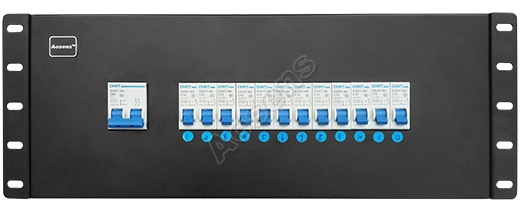

4U11配置：输入正泰3P32A，带急停开关，指示灯，ABC三相数显电流电压表	4U12配置：输入2P32A，输出12路1P10A

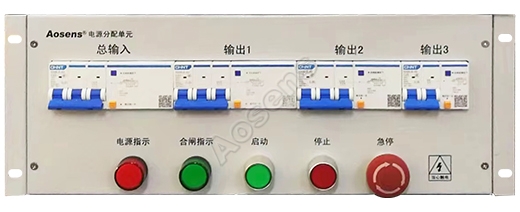

4U13配置：输入2P32A，输出8位2P16A带独立指示灯，2P防雷保护，数显	4U14配置：输入3P32A漏电保护，输出3路3P16A，带急停，停止，指示灯

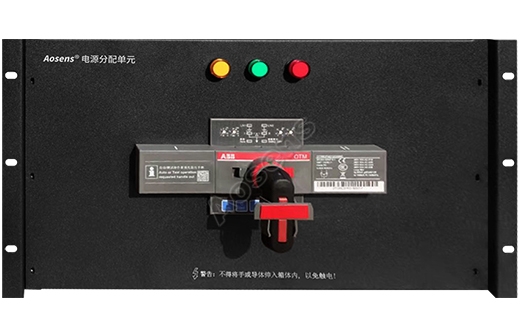

6U机架式配电单元

基本参数

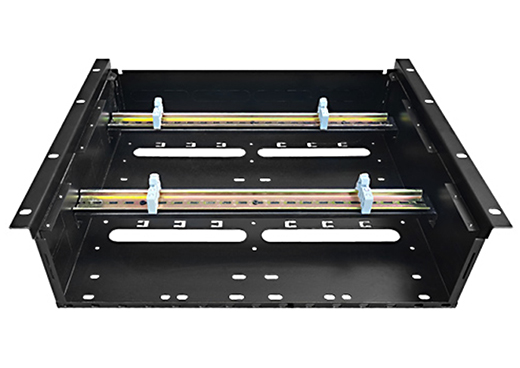

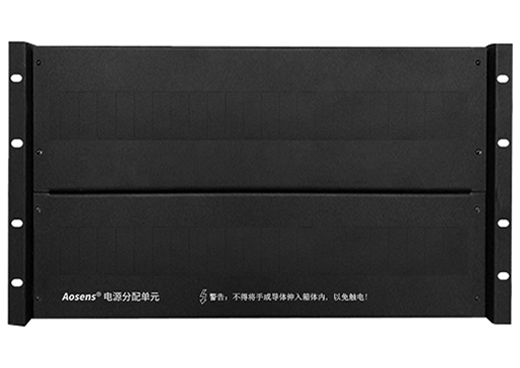

尺寸	485x130x267mm(宽x深x高)	重量	6KG	安装方式	19英寸机架式安装	PR	P17239

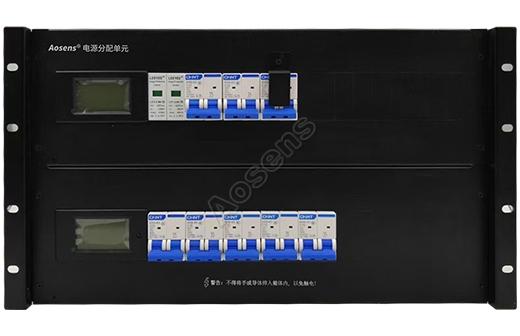

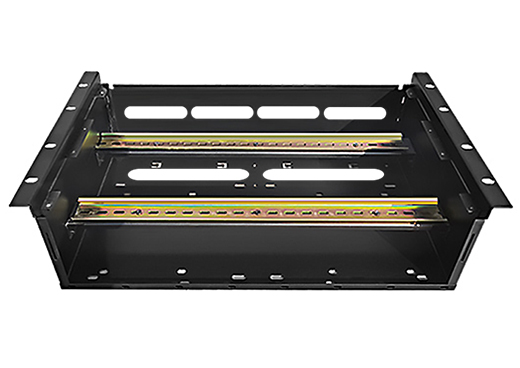

特点	两排导轨，共可装24*2个1P空开（63A及以下规格），零排、地排可安装箱体内部，标配上挂板，下边预留走线。可用于AB路布局，一排一路电。或上排装两表，下边做输出

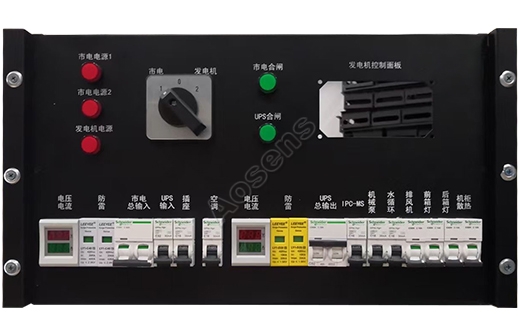

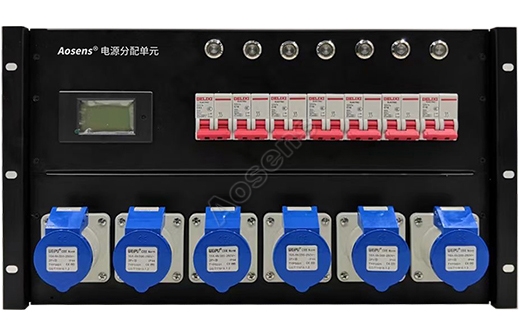

6U定制案例

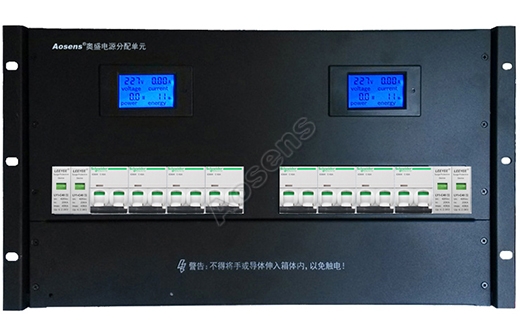

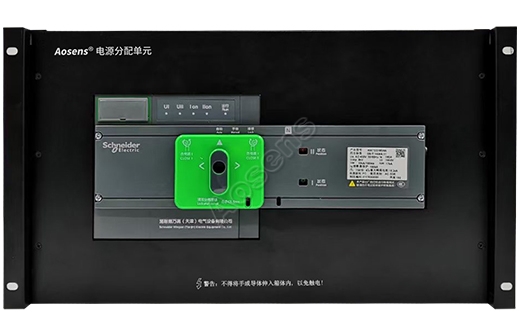

6U01配置：AB双路输入2P32A，输出2P16A*3路，2P防雷保护，数显电流电压功率表	6U02配置：ATS双电源自动切换双路输入单路输出


6U03配置：AB双路输入正泰市电输入2P63A，UPS输入输出，UPS输出2P10A*5，数显电流电压	6U04配置：市电发电机切换，2P施耐德输入1P输出，UPS2P输入，1P输出，智能表显示

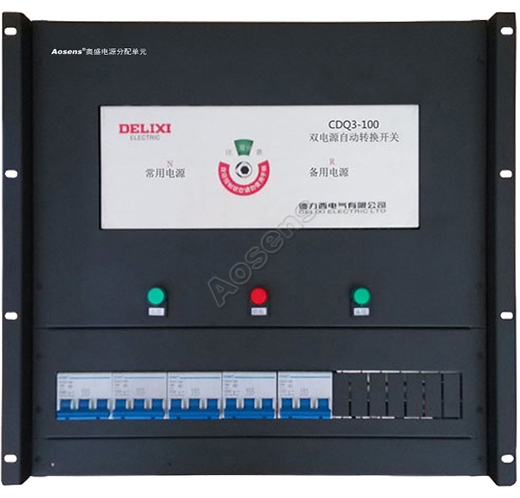

6U05配置：ATS双电源自动切换，双路输入，单路输出，带指示灯	6U06配置：德力西2P16A空开，独立控制工业插座2P+E 16A输出，带数显表

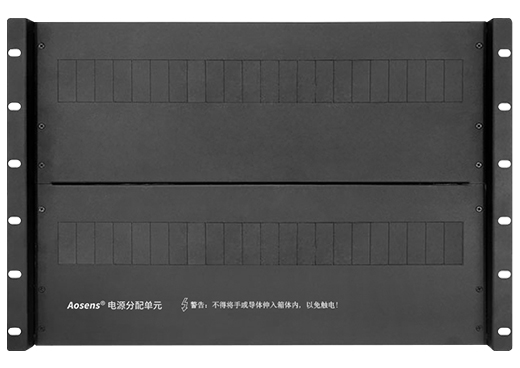

8U机架式配电单元

基本参数

尺寸	485x130x356mm(宽x深x高)	重量	6KG	安装方式	19英寸机架式安装	PR	P17989
特点	两排导轨，共可装24*2个1P空开（63A及以下规格），零排、地排可安装箱体内部，标配上挂板，下边预留走线。可用于AB路布局，一排一路电。或上排装两表，下边做输出

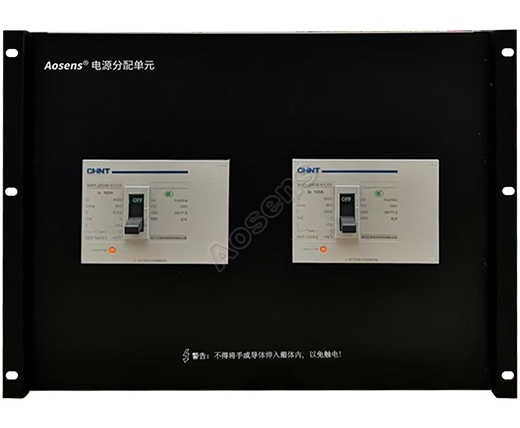

8U定制案例

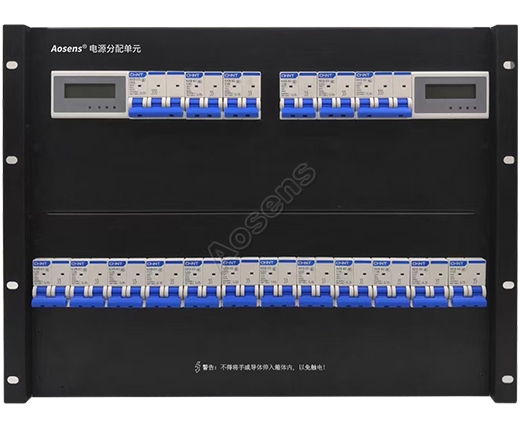

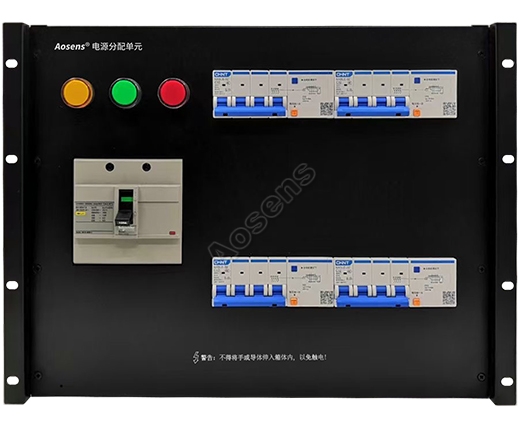

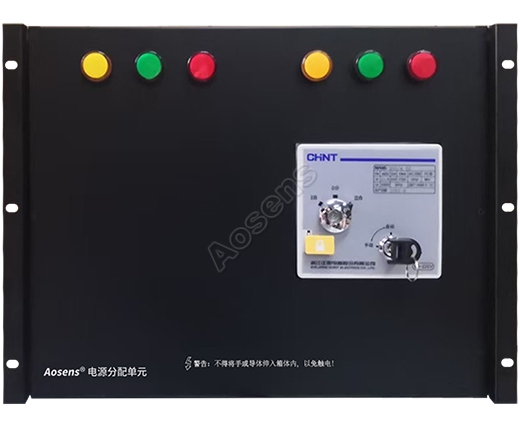

8U01配置：AB双路输入正泰交流空开，输出2P空开8路*2，带数显表	8U02配置：正泰ATS自动切换双路输入380V 100A，双路指示灯输出单路


8U03配置：正泰市电输入3P125A塑壳，输出3P32A*3路漏电保护空开，总电源指示灯	8U04配置：正泰交流三相380V塑壳，两路输入，输出

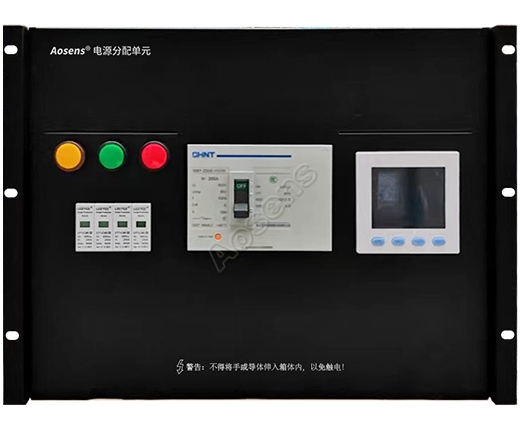

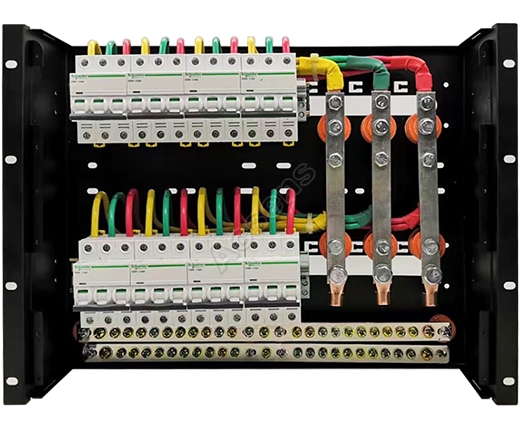

8U05配置：正泰3P380V塑壳输入，4P40KA防雷保护，三相综合电表与电源指示灯	8U06配置：铜排三相输入125A施耐德空开，输出8个3P32A空开

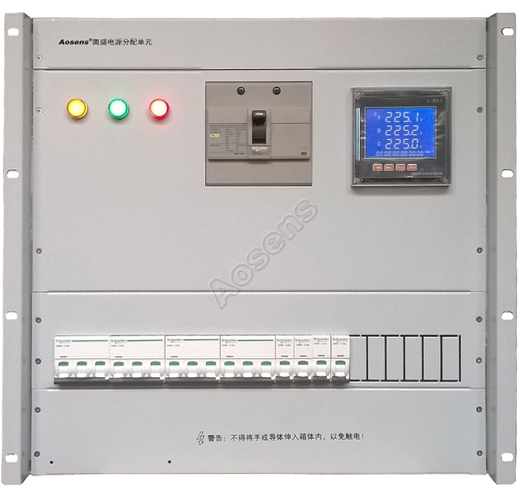

10U机架式配电单元

基本参数

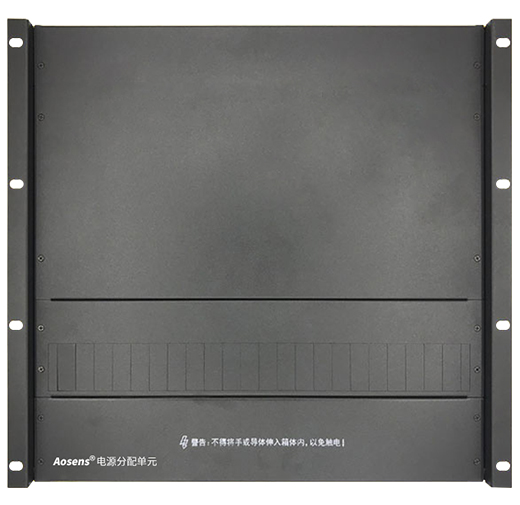

尺寸	485x130x445mm(宽x深x高)	重量	7.5KG	安装方式	19英寸机架式安装	PR	P18109

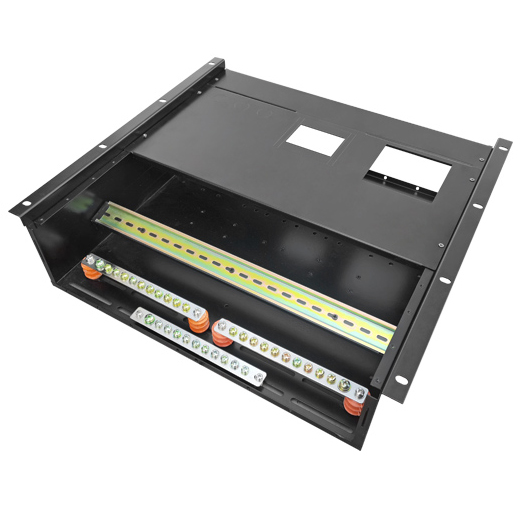

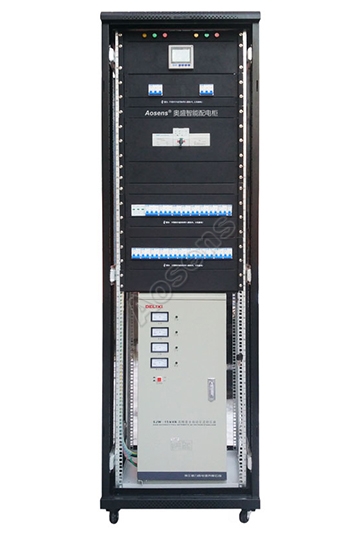

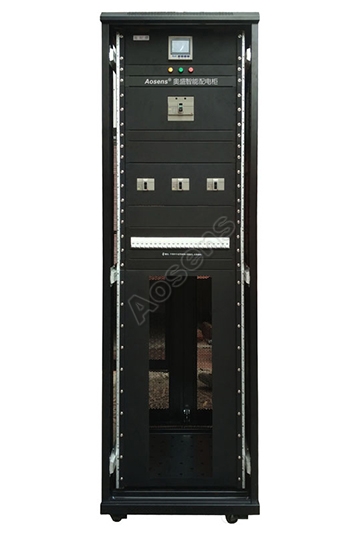

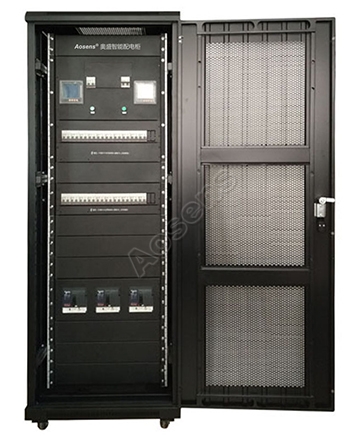

特点	一般用于配电柜的总输入配电单元，可安装塑壳/微断总开关，单相/三相综合数显表，指示灯，防雷保护，和一些输出微断空开。设计为一排导轨，共可装24个1P空开（63A及以下规格），零排、地排可安装箱体内部，标配上挂板，下边预留走线。

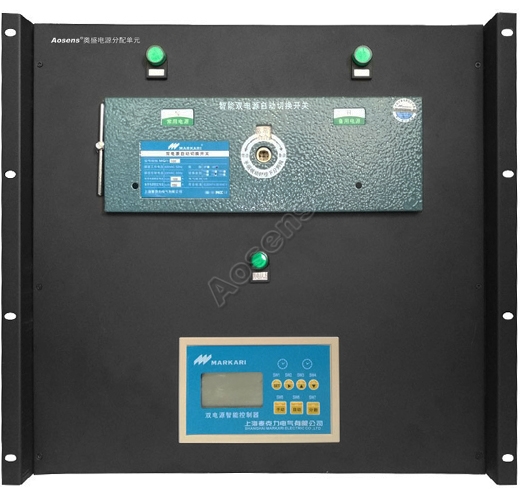

10U定制案例

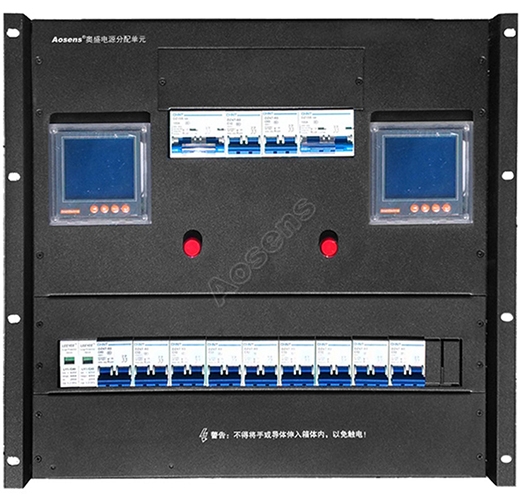

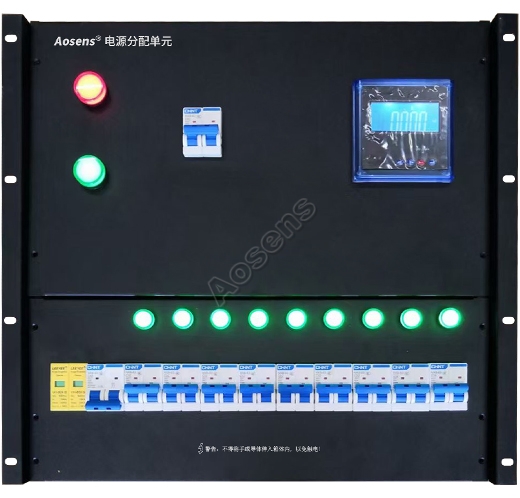

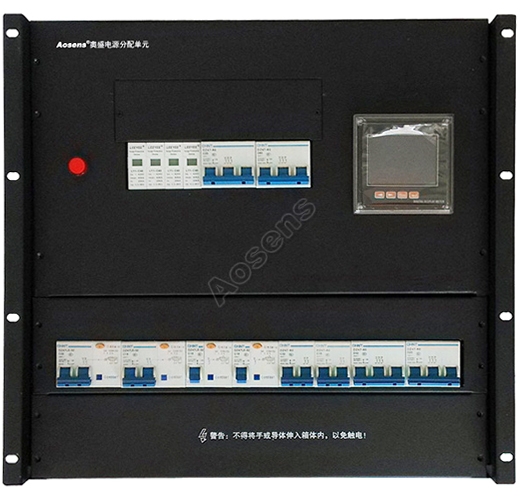

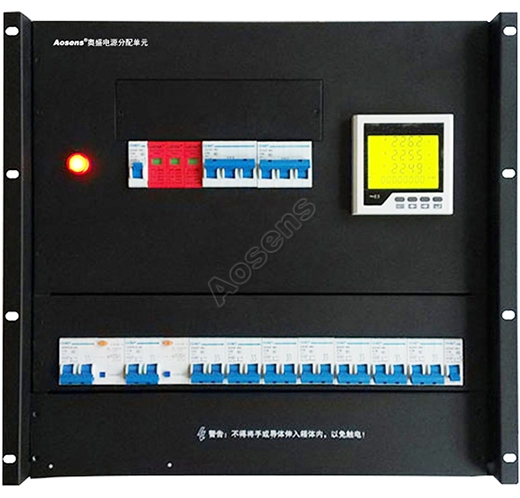

10U01配置：单相正泰2P输入，数显表，2P防雷，输出9路2P空开	10U02配置：正泰三相塑壳输入带智能表，3P防雷保护，输出3P，2P空开

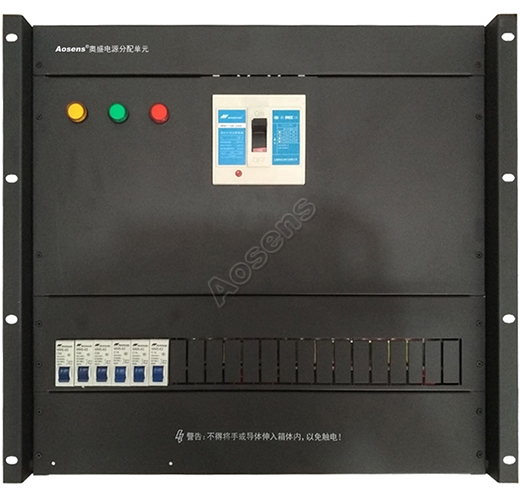

10U03配置：三相3P输入空开，智能表，输出2P漏电保护，2P空开*8	10U04配置：塑壳输入，1P输出空开，电源指示灯


10U05配置：三相3P输入，4P防雷保护，输出2P，1P漏电保护，2P，3P空开	10U06配置：德力西ATS双电源输入，输出3P*5个空开

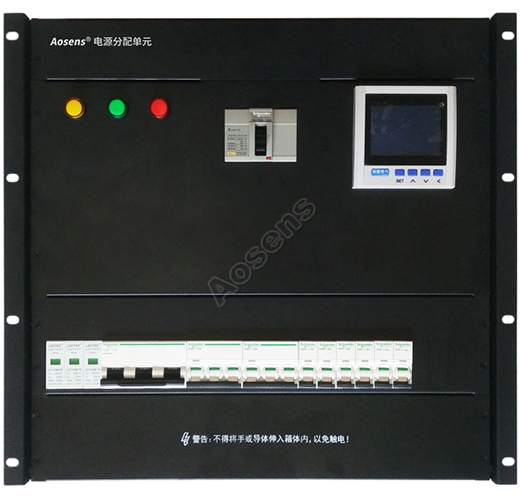

10U07配置：2P双路输入，双数显表，输出2P空开*8，防雷保护	10U08配置：三相施耐德塑壳输入，输出3P防雷保护，3P空开，1P空开*6，数显表


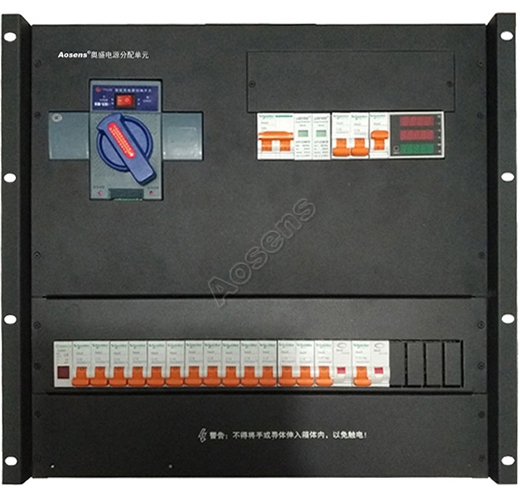

10U09配置：ATS双电源输入，输出2P防雷保护，1P空开，指示灯	10U10配置：三相施耐德塑壳输入，输出3P防雷保护，3P空开，1P空开*6，数显表
