中控系统主机 (ipad/安卓/windows/嵌入式,全平台)

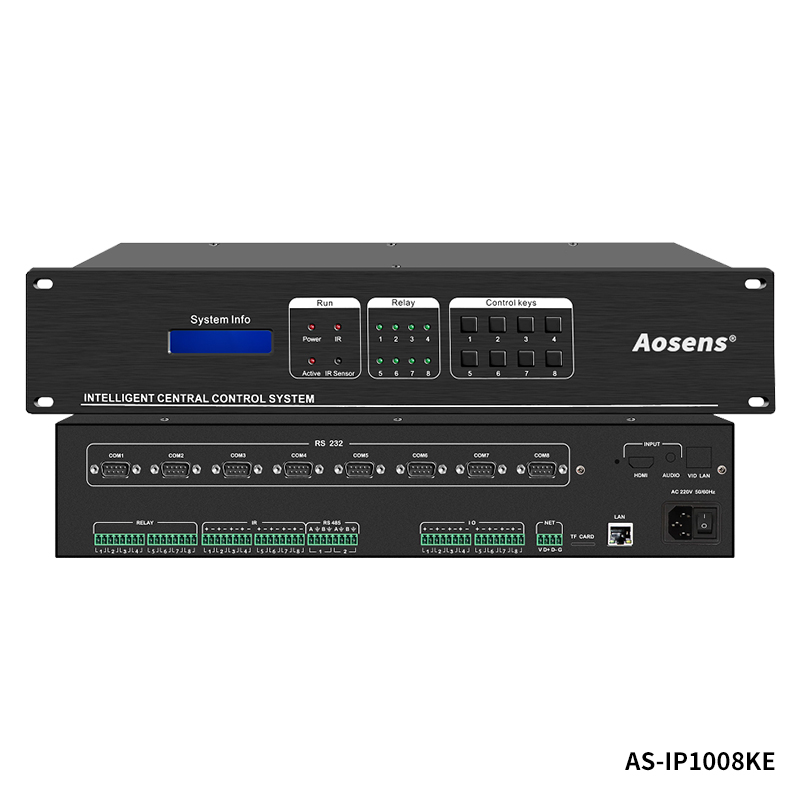

‌中控系统主机(ipad/安卓/windows/嵌入式,全平台)AS-IP1008KE

功能特点：

1.主机配有10个串口（RS232\RS485\422）、8个红外口、8个继电器口、8个IO口、1个双向网口（可对外控制UDP/TCP网络设备）、1个NET口、1个TF卡接口、13个状态指示灯、8个按键或触摸屏，大量的控制接口作为后备和备份使用。

2.支持5台主机相互热备份，前一台主机死机或烧坏后，会自动切换到下一台继续工作。

3.（选配另收费）支持网络预览，带1路hdmi和1路模拟音频输入，输入的视频可在app和电脑控制软件上以视频窗口方式显示，用于视频预览无缝矩阵的输入信号、摄像头等。

4.控制软件同时支持IPAD平板电脑、安卓平板电脑、射频触摸屏、windows电脑，并且它们的界面完全相同，方便用户使用。可同时使用多种方式，互为备份，让项目更健壮。

5.支持万能双向网口，可控制带网口的设备，整台设备只用1个网口，1条网线，就可同时使用TCP和UDP方式。 TCP方式，可同时连接100多台被控设备，也可分时连接上万台网络受控设备。UDP方式，可广播发送，也可指定目标IP一对一发送，可支持数百个目标IP(UDP受控设备)。

6.支持双向反馈，界面可显示串口及网口被控设备的状态，支持脚本代码程序，可用代码程序处理被控设备的反馈协议（根据项目实际情况写，如显示投影机的灯泡时间和开关状态，显示PM2.5的值）

7.多屏联动同步，支持多台平板电脑及windows电脑同时控制，一台终端(电脑)的操作结果会自动同时更新显示到别的终端（电脑）上，状态值由主机保存，控制终端（平板电脑）关闭后重新打开时，软件自动和主机同步，保证显示的开关状态、数值等为当前的实际值。

8.支持在平板电脑（安卓和IPAD）操作界面嵌入网页，嵌入视频播放组件，可播放常见种类的视频文件，也可以显示摄像头等的 RTSP\RTMP\HTTP视频流图像。(请结合项目实际情况写，如网页组件可显示天气，通知等，视频组件可显示摄像头、会议终端视频图像)

9.主机内置红外学习器，可把红外数据保存到电脑成为红外库文件，供后续工程或后续维护升级使用。

10.支持电脑脚本语言，用户可在现场编写和下载脚本程序，以实现更高级的逻辑控制功能，比如实现校验和计算。

11.支持端口间的数据相互转发，比如串口1收到的数据，可以从其它串口或网络输出，网络收到的数据也可从串口输出。

12.主机前面板带蓝光液晶显示屏，显示工作状态，显示主机的IP地址，前面板带8个可自定义功能的按键；可作为应急操作选项。

13.内置万年历电路，可让中控在指定时间自动执行控制操作。

14.非串口分配器式中控，串口等所有控制代码和程序保存在主机上，主机可执行逻辑控制，触摸屏仅保存一个控制ID号，减少网络通讯，提高响应速度和稳定性。

15.主机带有网口，不需配置接收器（转换器），以提高稳定性。

16.可通过互联网对主机进行编程和升级。

17.处理器：32位ARM处理器。

18.指令存储器：FLASH，大容量FLASH存储器，可保存高达3000条控制指令，满足任何场合的控制存储要求，支持扩展。

19.外观：黑色金属外壳，长485mm，高90mm，深238mm。

中控主机参数

设计级别：高端场合。完全按照智能会议中控主机要求设计，非电教中控主机改装，具有大量丰富的控制口，向国际知名品牌看齐，不集成信号切换系统（小矩阵），增强控制接口，以降低整个系统崩溃的风险；

控制通讯：以太网(TCP/IP)，10/100M自适应，TCP SERVER方式，也可定制为UDP方式。

处理器：ARM32位；

红外口：8路。路独立可编程的红外发射接口，支持控制多台相同或不同的红外设备，支持控制DVD、电视机、空调、投影机等所有红外遥控设备；

红外学习器：内置，支持超长码识别。主机内置红外学习器，自动识别红外代码类型，能轻松学习超长码的空调遥控器，对音视频设备这些32位普通遥控器，更不在话下。可把红外数据保存到电脑成为红外库文件，供后续工程或后续维护升级使用，提高工作效率；

红外学习技术：高精度脉宽捕获及数码转换；

最大红外数据容量：1000KB；

学习载波范围：15-120KHz；

发射载波：38KHz；

红外脉冲精度：±20us；

红外脉宽范围：50us-70ms；

红学习时间间隔：100ms；

最大红外数据宽度：96位。

指令存储器：FLASH，大容量FLASH存储器，可保存高达3000条控制指令，满足任何场合的控制存储要求，支持扩展；

存储方式：高速FLASH；

控制指令数据容量：256M；

最大读写速度：66Mb。

继电器：8路弱电继电器接口，用于窗帘、电动幕布等控制；

触点形式：1C（SPDT）；

触点负载： 2A/30 VDC；

阻 抗： ≤100mΩ；

额定电流： 3A；

电气寿命：≥10万回；

机械寿命：≥1000万回；

线圈绝缘电阻：≥100MΩ；

线圈与触点间耐压：4000VAC/1分钟；

触点与触点间耐压：750VAC/1分钟。

串口(RS232\485\422)： 10路，可编程；

波特率：300-115200可选；

数据位：8位；

停止位：1或2；

校验：None, Even, Odd；

数据表达格式：字符或十六进制

接头定义 ：第2针脚为RX, 第3 针脚为TX, 5 针脚为GND；

IO口：8路，支持外部短路触发 ；

输入高电平电压：1.8-36V；

输出高电平电压：3.3V；

输出最大脉冲宽度：200ms；

最大输入输出电流：20mA；

上拉电阻：支持外接。

摄像跟踪：支持；

支持电脑控制，触摸屏控制；

支持互联网远程编程，远程维护，远程升级，节省售后成本；

电源输出：提供5V电源输出；

总体参数：

电源：100VAC~240VAC,50/60Hz,国际自适应电源；

最大功率： 15W；

储存、使用温度：-20° ~+70°C；

储存、使用湿度：10% ~ 90%；

重量：3.8kg；

安装：标准机柜，2U高度；

平均故障间隔时间MTBF：38000小时。

中控系统主机(ipad/安卓/windows/嵌入式,全平台)AS-IP2408KE

功能特点：

1. 主机配有24个串口（RS232\RS485\422，支持DMX512,支持2种接线方式，8路DB9头+16路凤凰端子）、16个红外口、8个继电器口、8个IO口、1个双向网口（可对外控制UDP/TCP网络设备）、1个NET口、1个TF卡接口、11个状态指示灯、8个按键或触摸屏，大量的控制接口作为后备和备份使用。

2. 智能中控主机是一款专为现代化场景设计的核心控制设备，集多协议兼容、智能化联动、工业级稳定性于一体，适用于会议室、智能家居、展厅、楼宇自动化等场景。通过集中管理音视频设备、环境系统及物联网终端，实现一键操控与自动化场景切换，赋能用户高效管理与沉浸式体验，全协议兼容，支持RS-232/485、UDP/TCP/IP、红外、IO、开关量等主流通信协议，无缝对接灯光、空调、投影、安防、音视频等设备

3. 支持RTC实时时钟模块，在UI上显示年月日时分秒更便于美观显示。

4. （选配另收费）支持网络预览，带1路hdmi和1路模拟音频输入，输入的视频可在app和电脑控制软件上以视频窗口方式显示，用于视频预览无缝矩阵的输入信号、摄像头等。

5. 控制软件同时支持苹果IPAD平板电脑、安卓平板电脑、鸿蒙、麒麟、统信、windows电脑等，并且它们的界面完全相同，方便用户使用。可同时使用多种方式，互为备份，让项目更健壮。

6. 除app外，同时支持鸿蒙、Linux、Windows、苹果IOS等系统的浏览器Web网页方式，用户可以通过网页对各个控制口连接的设备进行控制，编程软件可以在网页上，任意添加被控设备和增加删除按钮。打开控制网页时，必须先输入密码进行登录。

7. 支持万能双向网口，可控制带网口的设备，整台设备只用1个网口，1条网线，就可同时使用TCP和UDP方式。 TCP方式，可同时连接100多台被控设备，也可分时连接上万台网络受控设备。UDP方式，可广播发送，也可指定目标IP一对一发送，可支持数百个目标IP(UDP受控设备)。

8. 支持双向反馈，界面可显示串口及网口被控设备的状态，支持脚本代码程序，可用代码程序处理被控设备的反馈协议（根据项目实际情况写，如显示投影机的灯泡时间和开关状态，显示PM2.5的值）

9. 多屏联动同步，支持多台平板电脑及windows电脑同时控制，一台终端(电脑)的操作结果会自动同时更新显示到别的终端（电脑）上，状态值由主机保存，控制终端（平板电脑）关闭后重新打开时，软件自动和主机同步，保证显示的开关状态、数值等为当前的实际值。

10. 可视化预览在平板电脑（安卓和IPAD）操作界面嵌入网页，嵌入视频播放组件，可播放常见种类的视频文件，也可以显示摄像头等的 RTSP\RTMP\HTTP视频流图像。(请结合项目实际情况写，如网页组件可显示天气，通知等，视频组件可显示摄像头、会议终端视频图像)

11. 主机内置红外学习器，可把红外数据保存到电脑成为红外库文件，供后续工程或后续维护升级使用。

12. 支持电脑脚本语言，用户可在现场编写和下载脚本程序，以实现更高级的逻辑控制功能，比如实现校验和计算。

13. 支持端口间的数据相互转发，比如串口1收到的数据，可以从其它串口或网络输出，网络收到的数据也可从串口输出。

14. 主机前面板带蓝光液晶显示屏，显示工作状态，显示主机的IP地址，前面板带8个可自定义功能的按键；可作为应急操作选项。

15. 内置万年历电路，可让中控在指定时间自动执行控制操作。

16. 非串口分配器式中控，串口等所有控制代码和程序保存在主机上，主机可执行逻辑控制，触摸屏仅保存一个控制ID号，减少网络通讯，提高响应速度和稳定性。

17. 主机带有网口，不需配置接收器（转换器），以提高稳定性。

18. 可通过互联网对主机进行编程和升级。

19. 搭载高性能32位ARM Cortex处理器架构，集成单精度FPU（浮点运算单元）与DSP指令集，实现高速数据处理与复杂算法运行。

20. 指令存储器：FLASH，大容量FLASH存储器，可保存高达10000条控制指令，满足任何场合的控制存储要求，支持扩展。

21. 外观：黑色金属外壳，长485mm，高90mm，深236mm。

22. 电源：100VAC~240VAC,50/60Hz,国际自适应电源；

23. 最大功率： 15W；

24. 储存、使用温度：-20° ~+70°C；

25. 储存、使用湿度：10% ~ 90%；

26. 重量：3.3kg；

27. 安装：标准机柜，2U高度；

28. 平均故障间隔时间MTBF：38000小时。

1.产品尺寸（长×宽×高）：483×236×90；

2.产品19英寸标准机柜安装U数：2U；

3.产品重量：3.3kg；

4.功耗：25W；

中控系统主机(ipad/安卓/windows/嵌入式,全平台)AS-IP3208KE

功能特点：

1.主机配有32个串口（RS232\RS485\422，支持2种接线方式，16路DB9头+16路凤凰端子）、16个红外口、8个继电器口、8个IO口、1个双向网口（可对外控制UDP/TCP网络设备）、1个NET口、1个TF卡接口、13个状态指示灯、8个按键或触摸屏，大量的控制接口作为后备和备份使用。

2.（此功能要增加备份控制器，2022年初上市），支持5台主机相互热备份，前一台主机死机或烧坏后，会自动切换到下一台继续工作。

3.（选配另收费）支持网络预览，带1路hdmi和1路模拟音频输入，输入的视频可在app和电脑控制软件上以视频窗口方式显示，用于视频预览无缝矩阵的输入信号、摄像头等。

4.控制软件同时支持IPAD平板电脑、安卓平板电脑、射频触摸屏、windows电脑，并且它们的界面完全相同，方便用户使用。可同时使用多种方式，互为备份，让项目更健壮。

5.除app外，同时支持鸿蒙、Linux、Windows、苹果IOS等系统的浏览器Web网页方式，用户可以通过网页对各个控制口连接的设备进行控制，编程软件可以在网页上，任意添加被控设备和增加删除按钮。打开控制网页时，必须先输入密码进行登录。

6.支持万能双向网口，可控制带网口的设备，整台设备只用1个网口，1条网线，就可同时使用TCP和UDP方式。 TCP方式，可同时连接100多台被控设备，也可分时连接上万台网络受控设备。UDP方式，可广播发送，也可指定目标IP一对一发送，可支持数百个目标IP(UDP受控设备)。

7.支持双向反馈，界面可显示串口及网口被控设备的状态，支持脚本代码程序，可用代码程序处理被控设备的反馈协议（根据项目实际情况写，如显示投影机的灯泡时间和开关状态，显示PM2.5的值）

8.多屏联动同步，支持多台平板电脑及windows电脑同时控制，一台终端(电脑)的操作结果会自动同时更新显示到别的终端（电脑）上，状态值由主机保存，控制终端（平板电脑）关闭后重新打开时，软件自动和主机同步，保证显示的开关状态、数值等为当前的实际值。

9.支持在平板电脑（安卓和IPAD）操作界面嵌入网页，嵌入视频播放组件，可播放常见种类的视频文件，也可以显示摄像头等的 RTSP\RTMP\HTTP视频流图像。(请结合项目实际情况写，如网页组件可显示天气，通知等，视频组件可显示摄像头、会议终端视频图像)

10.主机内置红外学习器，可把红外数据保存到电脑成为红外库文件，供后续工程或后续维护升级使用。

11.支持电脑脚本语言，用户可在现场编写和下载脚本程序，以实现更高级的逻辑控制功能，比如实现校验和计算。

12.支持端口间的数据相互转发，比如串口1收到的数据，可以从其它串口或网络输出，网络收到的数据也可从串口输出。

13.主机前面板带蓝光液晶显示屏，显示工作状态，显示主机的IP地址，前面板带8个可自定义功能的按键；可作为应急操作选项。

14.内置万年历电路，可让中控在指定时间自动执行控制操作。

15.非串口分配器式中控，串口等所有控制代码和程序保存在主机上，主机可执行逻辑控制，触摸屏仅保存一个控制ID号，减少网络通讯，提高响应速度和稳定性。

16.主机带有网口，不需配置接收器（转换器），以提高稳定性。

17.可通过互联网对主机进行编程和升级。

18.处理器：32位ARM处理器。

19.指令存储器：FLASH，大容量FLASH存储器，可保存高达3000条控制指令，满足任何场合的控制存储要求，支持扩展。

20.外观：黑色金属外壳，长485mm，高90mm，深238mm。

中控主机参数

设计级别：高端场合。完全按照智能会议中控主机要求设计，非电教中控主机改装，具有大量丰富的控制口，向国际知名品牌看齐，不集成信号切换系统（小矩阵），增强控制接口，以降低整个系统崩溃的风险；

控制通讯：以太网(TCP/IP)，10/100M自适应，TCP SERVER方式，也可定制为UDP方式。

处理器：ARM32位；

红外口：16路。路独立可编程的红外发射接口，支持控制多台相同或不同的红外设备，支持控制DVD、电视机、空调、投影机等所有红外遥控设备；

红外学习器：内置，支持超长码识别。主机内置红外学习器，自动识别红外代码类型，能轻松学习超长码的空调遥控器，对音视频设备这些32位普通遥控器，更不在话下。可把红外数据保存到电脑成为红外库文件，供后续工程或后续维护升级使用，提高工作效率；

红外学习技术：高精度脉宽捕获及数码转换；

最大红外数据容量：1000KB；

学习载波范围：15-120KHz；

发射载波：38KHz；

红外脉冲精度：±20us；

红外脉宽范围：50us-70ms；

红学习时间间隔：100ms；

最大红外数据宽度：96位。

指令存储器：FLASH，大容量FLASH存储器，可保存高达3000条控制指令，满足任何场合的控制存储要求，支持扩展；

存储方式：高速FLASH；

控制指令数据容量：256M；

最大读写速度：66Mb。

继电器：8路弱电继电器接口，用于窗帘、电动幕布等控制；

触点形式：1C（SPDT）；

触点负载： 2A/30 VDC；

阻 抗： ≤100mΩ；

额定电流： 3A；

电气寿命：≥10万回；

机械寿命：≥1000万回；

线圈绝缘电阻：≥100MΩ；

线圈与触点间耐压：4000VAC/1分钟；

触点与触点间耐压：750VAC/1分钟。

串口(RS232\485\422)： 32路，可编程；

波特率：300-115200可选；

数据位：8位；

停止位：1或2；

校验：None, Even, Odd；

数据表达格式：字符或十六进制

接头定义 ：第2针脚为RX, 第3 针脚为TX, 5 针脚为GND；

IO口：8路，支持外部短路触发 ；

输入高电平电压：1.8-36V；

输出高电平电压：3.3V；

输出最大脉冲宽度：200ms；

最大输入输出电流：20mA；

上拉电阻：支持外接。

摄像跟踪：支持；

支持电脑控制，触摸屏控制；

支持互联网远程编程，远程维护，远程升级，节省售后成本；

电源输出：提供5V电源输出；

总体参数：

电源：100VAC~240VAC,50/60Hz,国际自适应电源；

最大功率： 15W；

储存、使用温度：-20° ~+70°C；

储存、使用湿度：10% ~ 90%；

重量：3.8kg；

安装：标准机柜，2U高度；

平均故障间隔时间MTBF：38000小时。
