ATS双电源自动转换开关分PC级、CB级,STS静态切换如何选择?

作者:奥盛 日期:2020-10-12 人气:13503
‌在民用建筑等高频用电场所,如果发生断电,将会严重影响生活秩序。因此,拥有一款安全、可靠的双电源自动转换开关,保持供电连续性与可靠性尤为重要。双电源自动转换开关简称为ATSE(俗称双电源转换开关),是Automatic transfer switching equipment的缩写。顾名思义它是在用电突然断电时通过双电源切换开关,自动连接到备用的电源上,使我们的运作不至于停断,仍能继续

在民用建筑等高频用电场所,如果发生断电,将会严重影响生活秩序。因此,拥有一款安全、可靠的双电源自动转换开关,保持供电连续性与可靠性尤为重要。

双电源自动转换开关简称为ATSE(俗称双电源转换开关),是Automatic transfer switching equipment的缩写。顾名思义它是在用电突然断电时通过双电源切换开关,自动连接到备用的电源上,使我们的运作不至于停断,仍能继续运作。
双电源自动转换开关的用途,简单来说就是一路常用一路备用,当常用电突然故障或停电时,通过双电源切换开关,自动投入到备用电源上,(小负荷下备用电源也可由发电机供电)使设备仍能正常运行。最常见的是电梯、消防、监控上,银行用的UPS不间断电源也是,不过他的备用是电池组。

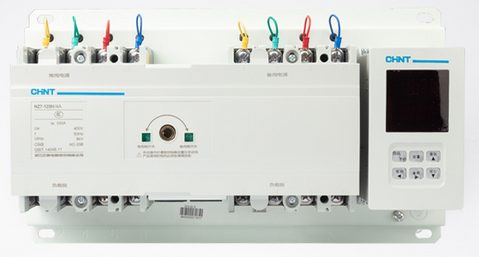

常用CB级ATS参考:

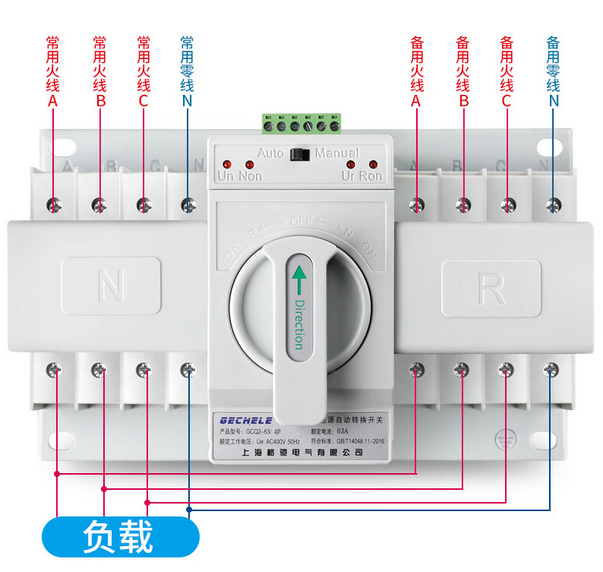

常用PC级ATS参考:


这个开关电器有用到地方还有很多,对保证双电源供电可靠性至关重要,学电气的朋友一定要知道如何正确选用和区分。

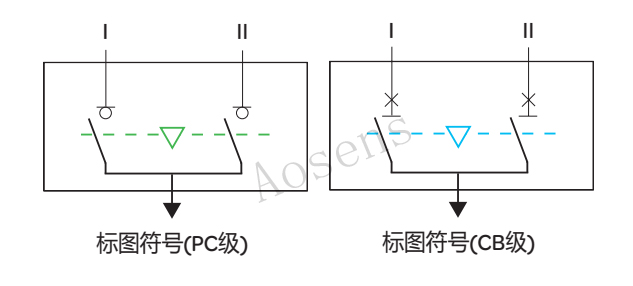

(1)双电源自动转换开关PC级与CB级的区别
PC级:能够接通和承载正常和故障电流,但不用于分断短路电流的ATSE。
CB级:配备过电流脱扣器的ATSE,它的主触头能够接通并用于分断短路电流。
(2)双电源自动转换开关的选用要点
PC级:能耐受预期短路电流(考核lcwlcm),额定电流不小于计算电流的125%。
CB级:当采用CB级ATSE为消防负荷供电时,应采用仅有短路保护的断路器组成的ATSE。
CB级与PC级ATSE两者有以下几点区别
(1)两者机构设计理念不同
CB级是由断路器组成,而断路器是以分断电弧为己任,要求机构快速脱扣。因而可能存在滑扣、再扣不可靠因素;而PC级机构不存在该方面问题。PC级产品的可靠性远高于CB级产品。断路器(MCCB)一般不承受短时受电流,触头压力较小。当供电电路发生短路时,断路器的动触头被斥开并产生限流作用,从而分新短路电流;而PC级ATSE应承受201e及以上过载电流,触头压力要求较大,因而ATSE触头不易被斥开,也不易被熔焊。这一特性对消防供电系统尤为重要。
(2)两路电源在转换过程中存在电源叠加问题
PC级ATSE充分考虑了这一因素。PC级ATSE的电气间隙、爬电距离一般是断路器的电气、爬电距离的180%、150%(标准要求)。因而PC级ATSE安全性更好。
(3)触头材料的选择角度不同
断路器常常选银钨、银碳化钨材料配对,这有利于分断电弧,但该类触头材料易氧化,备用触头长期暴蒸在外,在其表面易形成阻碍导电、难驱除的氧化物,当备用触头一但投入使用,触头温开增高易造成开关烧毁甚至爆炸;而PC级AT5E充分考虑了触头材料氧化带来的后果。

双电源自动转换开关的选用要点:
(1)从可靠性角度考虑
PC级的比CB级的可靠性高一些,PC级使用的是机械+电子转换动作锁,CB级使用的是电子转换动作锁。到目前为止,世界上CB级双电源自动切换开关都是由两个断路器构成本体,是各种双电源自动切换开关解决方案中结构最复杂的方案(运动部件比PC级双电源自动切换开关多一倍以上),CB级双电源自动切换开关的可靠性低于PC级双电源自动切换开关的可靠性(就如同断路器的可靠性低于负荷开关的可靠性一样的道理)。
(2)动作时间
两者动作时间相差较大,对于疏散照明之类的负载,基本上是只能用PC级了,因为要求的切换时间太短了。
(3)是否需要断路器
PC级双电源切换开关没有短路保护功能,用户是否额外增加断路器应根据电路系统是否需要来考虑。
《低压配电设计规范》GB 50054-2011 第6.3.6过负荷断电将引起严重后果的线路,其过负荷保护不应切断线路,可作用于信号。
当采用CB级ATSE为消防负荷供电时,应采用仅有短路保护的断路器组成的ATSE。所以为了省麻烦,消防负荷一般都是采用PC级。
双电源切换开关它的作用是实现双路电源转换作用,有无短路保护功能不会对它的运行影响。很多人认为短路功能是用来保护开关,这是理解误区。
(4)是否设置隔离开关
加装隔离开关,会占用空间、增加成本,降低可靠性,建议工业用电系统中隔离开关需控制安装数量,在居民楼层中没必要设置隔离开关。
(5)设计要点
PC级:能耐受预期短路电流,额定电流不小于计算电流的125%。
CB级:当采用CB级ATSE为消防负荷供电时,应采用仅有短路保护的断路器组成的ATSE。CB级双电源自动切换开关,实际上就是一个断路器,要按照选择断路器的原则和方式,选择CB级双电源自动切换开关断路器的参数。如果决定选择某一个品牌,一定要校验该品牌采用的断路器是否符合安装位置对断路器的要求。基于本文前述理由,建议选择仅有短路保护功能的MCCB作为CB级双电源自动切换开关本体开关。
这一点往往被忽视,大多数设计师选用CB级双电源自动切换开关时,仅仅标注产品的型号、电流等级和级数,忽视了其所用断路器的型号、规格等。
注:ATSE宜有检修隔离功能;当本体没有此功能时,设计上应采取隔离措施。消防负荷配电的双电源开关不建议选用带中间0位,所以在需要检修隔离时,推荐在前端设置隔离开关。

不管是PC级还是CB级,由于切换时间都远远超过了IT设备的关机、重启时间,不能满足电脑、服务器类设备不关机,不重启的要求。因此,当需要后端设备满足高要求时,需要选择Aosens奥盛静态切换系列产品,如MSTS、RSTS、APTY、APTN等,这类产品切换时间仅需要5-15毫秒左右,并且支持最高800A的,单相,三相电切换。
http://aosens.com/sts/
