奥盛配电单元如何定制?

作者:奥盛 日期:2022-04-26 人气:479

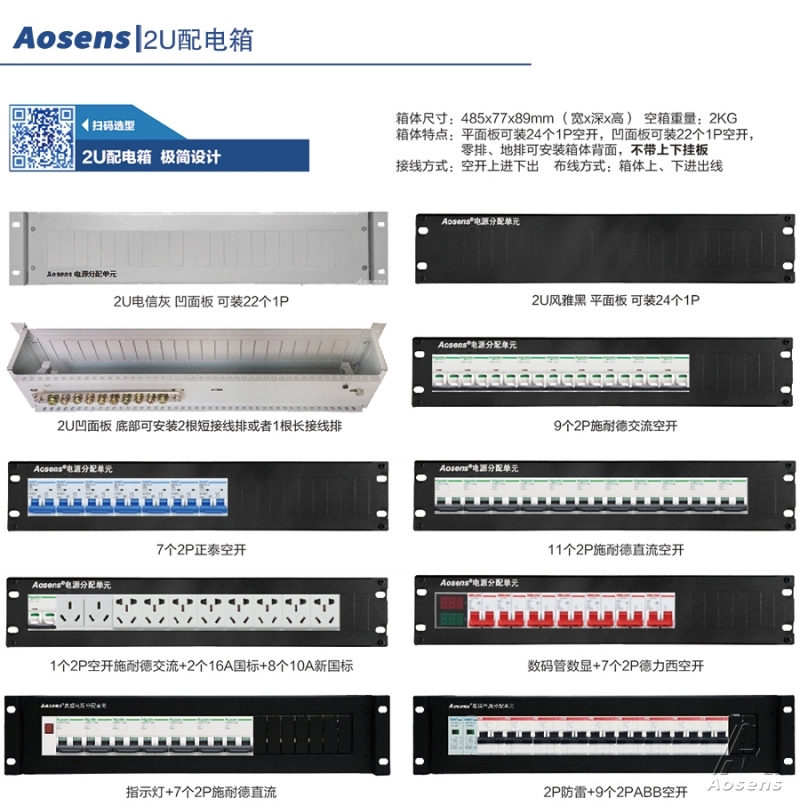

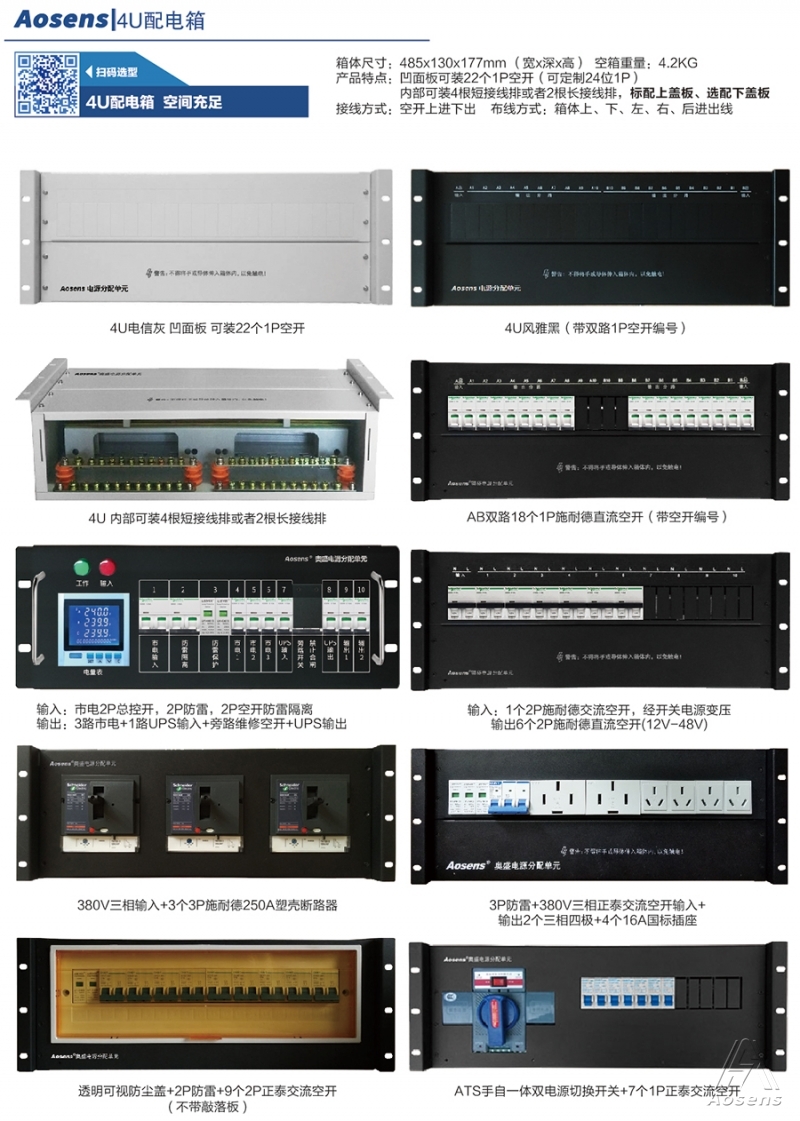

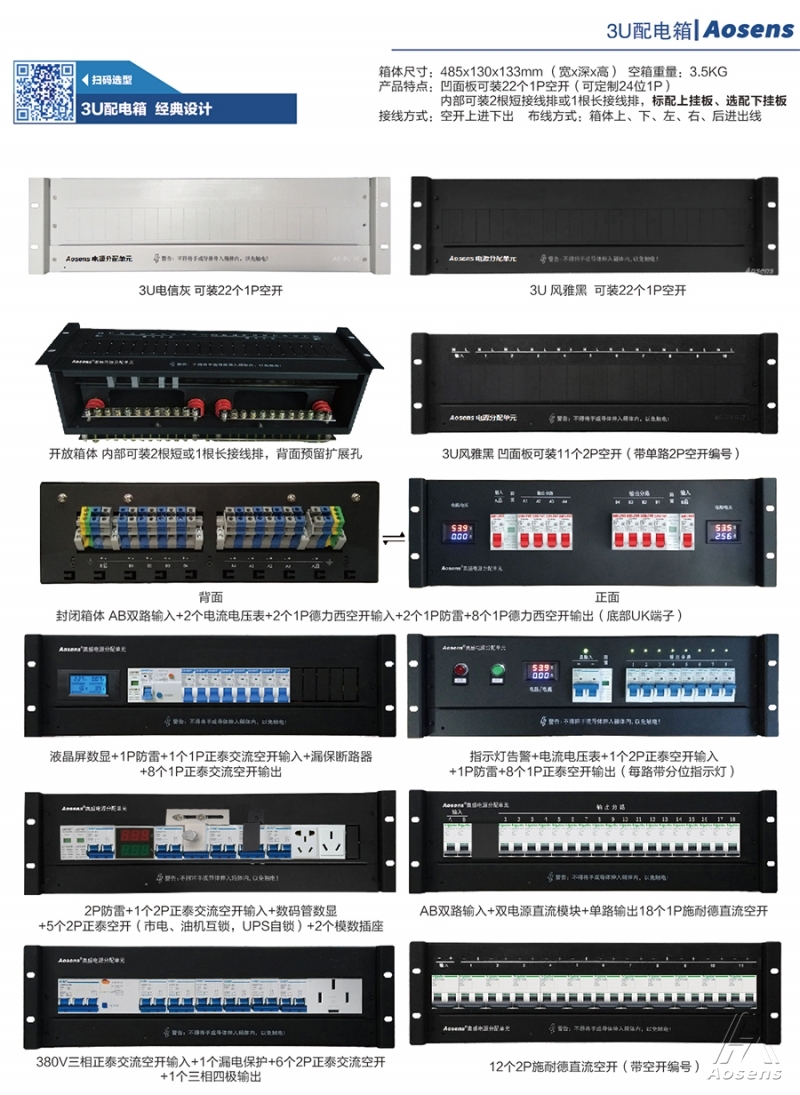

奥盛机柜配电箱交直流配电单元 支持完全定制,需要明确以下信息:

电流参数:总输入 总电流大小(6A、10A、16A、32A、63A、100A、125A等),
空开P数:(1P、1P+N、2P、3P、是否带漏电保护、塑壳断路器或熔断器)

电压参数:直流DC -48V或48V 交流AC220V 、 AC380V

输出支路:输出支路几个?   电流大小 可选(10A、16A、32A……),空开P数可选

空开品牌:可选施耐德、正泰、德力西、ABB等

保护功能:防雷隔离保护(20KA 40KA 60KA 80KA) 、双电源ATS自动切换器

监测功能:可选电源状态指示灯、监测电量表、485协议多功能电量表

箱体颜色:风雅黑 (RAL7021)或电信灰(RAL7035),大批量可按指定颜色定制

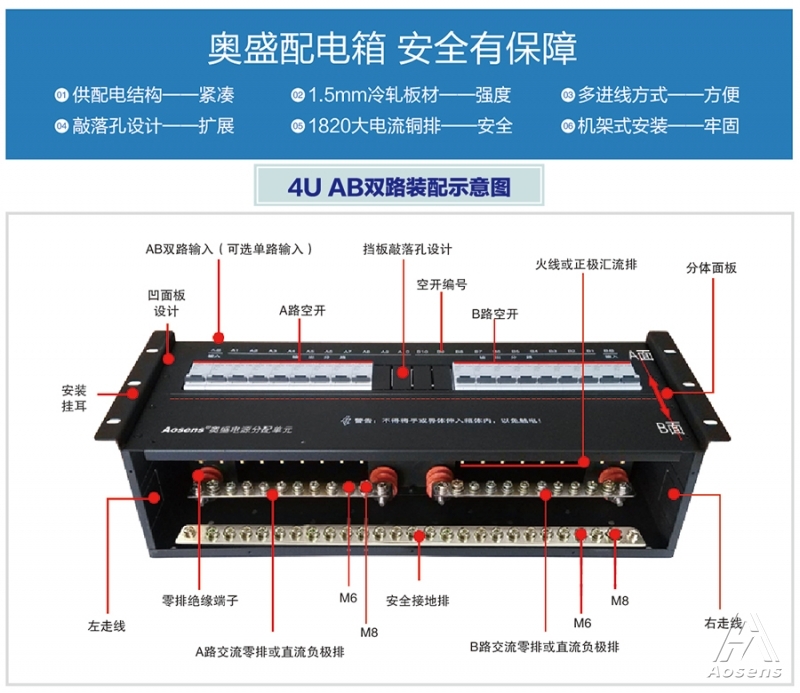

输出形式:开放式箱体(输入输出直接接到空开接线口、地排上,简洁成本低)、封闭式箱体(内部线路已联线,客户只需在箱体背部输入输出UK端子接线,美观成本偏高)

定制建议:总输入空开电流选型考虑两点

 1、前端引线截面积大小决定匹配的总电流大小 。以下各电流对应线缆线径选型仅供参考,以实际需求为准。

 标称电流(A)

 10 16 32 63 100 125

电缆规格(mm²) 1.0-1.5 1.5-2.5 4.0-6.0 10.0-16.0 25.0 35.0

2、输出支路各负载正常工作电流总和冗余50%左右,而不一定是各支路标称额定值的总和。举例:配电箱输出8个10A1P空开,输入空开总电流  应该选择多大才合理? A:80A (如果选大了,总开不会过载只有开关的功能);B:63A   (工作电流总和40-50A左右) C: 32A   (工作电流总和20-25A左右)D:16A   (工作电流总和10-13A左右)
